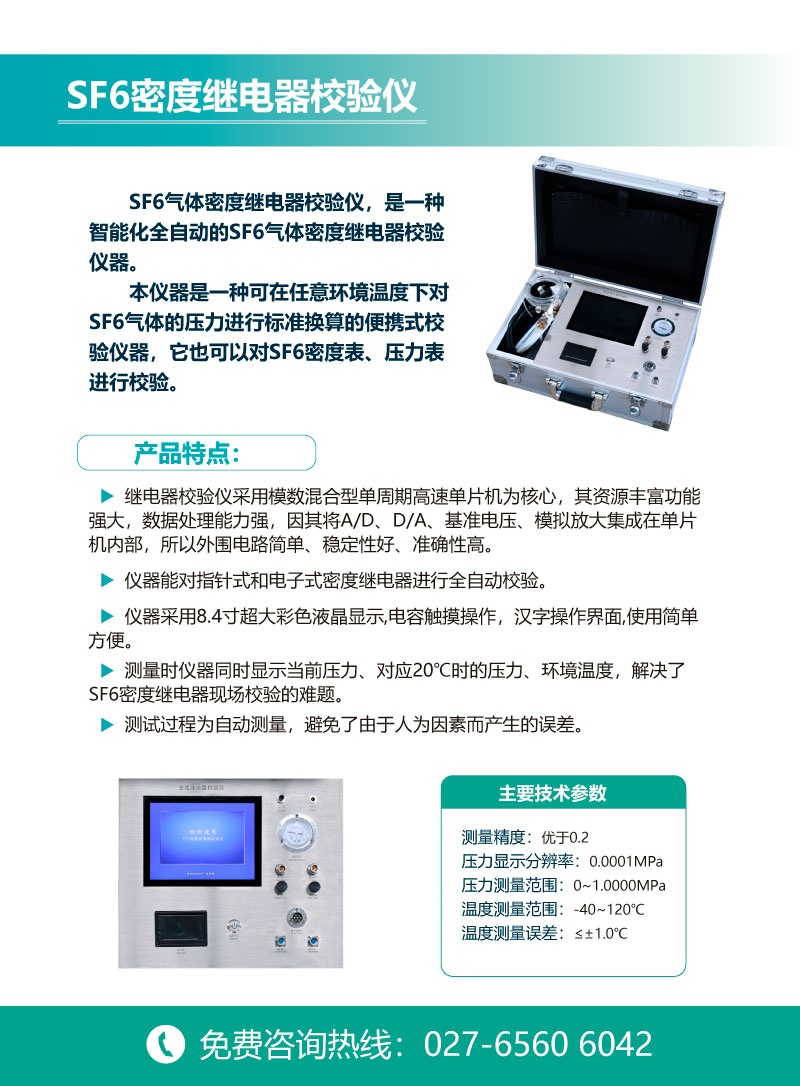

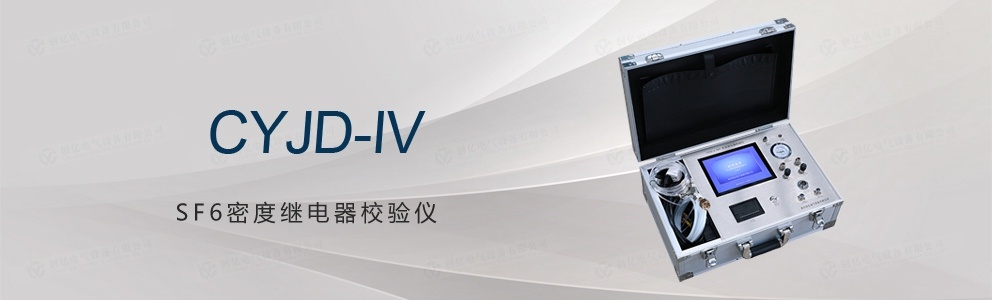

SF6氣體密度繼電器校驗儀，是一種智能化全自動的SF6氣體密度繼電器校驗儀器。該儀器采用單周期指令微機技術，運行速度是普通單片機的20倍，能對指針式接點輸出及智能式電流輸出的SF6密度繼電器進行現場校驗，采用中斷方式對密度繼電器的動作進行實時捕獲，因此該儀器測量更準確及時。

本儀器是一種可在任意環境溫度下對SF6氣體的壓力進行標準換算的便攜式校驗儀器，它也可以對SF6密度表、壓力表進行校驗。

在封閉容器中，一定溫度下的SF6氣體壓力可代表SF6氣體的密度。習慣上把20℃時SF6氣體壓力作為標準值。在現場校驗時，在不同的環境溫度下，測量的壓力值都要換算成其對應20℃時的壓力值，用以判斷SF6密度繼電器的性能。

功能特點

繼電器校驗儀采用模數混合型單周期高速單片機為核心，其資源豐富功能強大，數據處理能力強，因其將A/D、D/A、基準電壓、模擬放大集成在單片機內部，所以外圍電路簡單、穩定性好、準確性高

儀器能對指針式和電子式密度繼電器進行全自動校驗

密度繼電器1~3組接點的初始狀態為任意形式（常開或常閉），可同時測量1~3組接點的響應值和恢復值，因而本儀器能適應所有的新、老式的密度繼電器的全自動校驗

儀器采用8.4寸超大彩色液晶顯示,電容觸摸操作，漢字操作界面,使用簡單方便

測量時儀器同時顯示當前壓力、對應20℃時的壓力、環境溫度，解決了SF6密度繼電器現場校驗的難題

測試過程為自動測量，避免了由于人為因素而產生的誤差

儀器可存儲1000組測量數據并保存不丟失，使每一次測量都有追溯性

儀器可通過RS-232接口（可選配USB）將測試數據上傳PC機，自動生成專用測試數據表格;也可以通過儀器自帶的微型打印機打印現場測試數據和歷史存儲數據

儀器可以在任意環境溫度下對常溫壓力表和密度表進行校驗

儀器管路全部采用進口快速接頭，連接方便而且漏氣率小

儀器內部具有時鐘功能，可隨時對時鐘進行修正

儀器具有自校功能。儀器長時間使用后可對儀器進行校驗修正，以確保儀器的校驗精度

儀器采用高精度壓力傳感器和磁流體技術產品

儀器配有多種開關過渡接頭，多數開關可以實現不用拆卸進行校驗

主要技術參數

測量精度：優于0.2

壓力顯示分辨率：0.0001MPa

壓力測量范圍：0~1.0000MPa

溫度測量范圍：-40~120℃

溫度測量誤差：≤±1.0℃

工作原理：采用內置鋼瓶自動加壓，無需外接氣源

SF6氣體排放量：全部校驗過程中SF6氣體排放量極少

顯示方式：工業級8.4寸超大觸控液晶屏，同屏顯示實測值及標準溫度下的壓力值

操作方式：全中文、全觸摸操作，簡單直觀方便

數據存儲：最多可以保存1000組測量數據

數據打印：內置微型打印機，打印測試數據

PC機通訊方式：RS232串口通訊（USB可選）

工作電源：充電適配器輸入：AC220V±10%50Hz

充電適配器輸出：DC：8.4V（帶保護）

整機功耗：＜10W
