一、概述

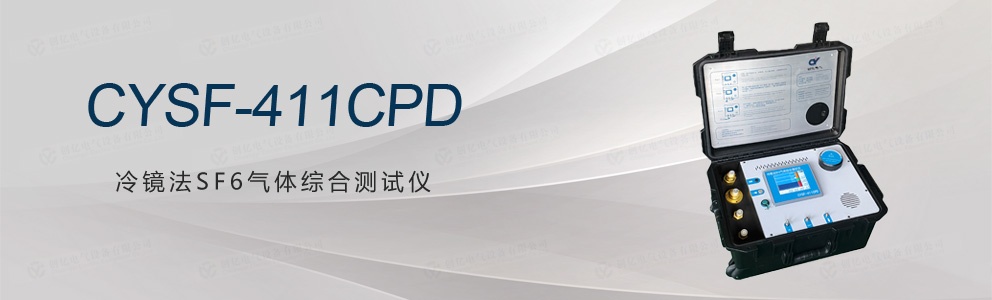

冷鏡法SF6氣體綜合測試儀是我公司研制用于現場測試SF6氣體微量水分含量，SF6氣體純度以及SF6氣體分解產物的便攜式儀表。采用斯特林原理的冷鏡技術用于測試水分含量，歐洲傳感器公司生產的紅外原理SF6氣體純度測試傳感器用于測試SF6氣體的純度，瑞士蒙巴波公司生產的電化學傳感器作為SF6氣體分解產物測試的感應原件，配合意法半導體專業硬件芯片及軟件算法，誕生了我公司的冷鏡法SF6氣體綜合測試儀。
冷鏡法SF6氣體綜合測試儀為用戶提供合理，高效的SF6氣體分析手段。儀器設計美觀合理，儀表材質優良。整體設計為組合方案。運輸和攜帶方案可兼容我公司全系列SF6氣體分析設備。本產品適合任何自然環境現場使用。

二、技術特點
1. 全進口高精度傳感器，帶自校驗功能，確保水分，純度及分解物的檢測數據全年穩定可靠。
2. 全通道高分子材料設計，器件采用樂可利、康茂盛、世偉洛克產品，保證無掛壁現象，保證測試速度。
3. 采用無油不銹鋼體調節閥，確保檢測數值的精確度。
4. 先進的軟件算法，提升了進口傳感器的測試精度。
5. 組合式機箱配置方案，用戶可輕松組合相關儀器和附件。實現整體打包攜帶，使用戶擁有更加輕松的使用體驗。
6. 開機即可進行檢測，無需震蕩過程。
7. 溫度折算與壓力數據矯正。
8. 模糊計算技術。
9. 大功率鋰電電源系統，可實現交直流雙重供電。無需現場交流電源。鋰電池供電在無需外接電源的情況下持續工作8小時以上。
10. 防電磁干擾電路設計，保證產品的可靠性。
11. 大容量存儲器，可實現1000組數據的存儲功能。
12. 測試數據穩定，可同時提供標準露點值及20℃條件下的換算露點值。
13. 純度測量為全量程0.5%測量精度，可以應用于高濃度SF6氣體測量，也可用于70%含量SF6氣體測量。
14. 最佳測試流量區域顯示，使用者可以直觀快速的調整氣體流量?？s短測試時間。
15. 進氣口采用微型自封接頭設計，斷開氣路時被測氣路不會發生泄漏。

三、技術指標
1. 微水檢測部分
①　測量方式：冷鏡測量原理（斯特林技術）
②　使用環境溫度：-20℃~+60℃
③　測量范圍：-60℃~+20℃（單點露點獲取90秒）
④　測量誤差：優于±0.2℃
⑤　重復性誤差：±0.1℃
⑥　分辨率：0.01℃
⑦　顯示單位：℃，ppm，℃P20（帶有環境20℃的露點換算值）
2. 純度檢測部分
①　測量方式：紅外測量原理（歐洲傳感器公司NDIR系列傳感器）
②　使用環境溫度：-20℃~+60℃
③　測量范圍：0~100%
④　響應時間[90％]60s
⑤　測量誤差：優于±0.3%FS
⑥　重復性誤差：±0.3%
⑦　分辨率：0.01%
⑧　顯示單位：%
3. 分解產物檢測部分
①　測量方式：電化學測量原理（瑞士蒙巴波電化學系列傳感器）
②　使用環境溫度：-20℃~+60℃
③　測量范圍：
SO2：0~200PPmv
H2S：0~200PPmv
CO：0~500PPmv
HF：0~50PPmv
④　測量誤差：
SO2：<10PPmv時，±0.3PPmv
SO2：>10PPmv時，±3%
H2S：<10PPmv時，±0.3PPmv
H2S：>10PPmv時，±3%
CO：<50PPmv時，±2PPmv
CO：>50PPmv時，±4%
HF：<10PPmv時，±0.3PPmv
HF：>10PPmv時，±3%
⑤　重復性誤差：
SO2：<10PPmv時，±0.2PPmv
SO2：>10PPmv時，±2%
H2S：<10PPmv時，±0.2PPmv
H2S：>10PPmv時，±2%
CO：<50PPmv時，±2PPmv
CO：>50PPmv時，±2%
HF：<10PPmv時，±0.2PPmv
HF：>10PPmv時，±2%
⑥　分辨率：0.01PPmv
⑦　顯示單位：PPmv
4. 氣體流量：400~600ml/min
5. 流量顯示：0~1000mL進口數字流量計
6. 樣氣壓力：≤1MPa
7. 環境濕度：90%RH
8. 測量數值影響：壓力與流量無影響
9. 電源：交直流兩用（8小時以上的電池使用時間）、交流時：20VAC±10%，50Hz
10. 尺寸：395×295×155（mm）
11. 重量：2kg
