產品概述

CYCR3300B大型地網接地電阻測試儀是我公司精心研發的變電站地網、發電廠、微波站、通訊基站等大型地網的工頻接地阻抗、接地電阻、土壤電阻率、簡易跨步電壓測試儀，儀器采用觸摸彩屏操作特別方便簡捷，點擊“幫助”鍵操作提示一目了然，儀器采用了新型變頻交流電源及微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。儀器采用超強的自動變頻抗干擾技術，配合400V/5A大功率輸出，能在強干擾環境下準確測得工頻50Hz下的數據。適用于測試各類接地裝置的工頻接地阻抗、接地電阻、土壤電阻率、跨步電壓等工頻特性參數。

CYCR3300B大型地網接地電阻測試儀的測試計時器自動記錄測試時間、存儲含有日期時間的測試結果，自動存儲測試數據1000組，滑動觸摸屏可以非常方便的查閱記錄的歷史數據，完全隔離的USB接口可將測試數據安全的上傳到PC機，可以實現歷史數據讀取、查閱、保存、打印等功能。儀器具有支持安卓系統的藍牙通訊，使用移動終端瀏覽器掃描屏幕上的二維碼下載安卓版的藍牙APP，安裝APP后，可在移動終端進行測試或閱讀帶有日期時間的測試結果。儀器結構堅固，儀表箱美觀耐用防護等級IP65。

儀器根據《JJG984-2004接地導通檢定規程電阻測試儀》，《DL/T475-2006接地裝置特性參數測量導則》，《DL/T845.2-2004電阻測量裝置通用技術條件第二部分：工頻接地電阻測試儀》生產制造。

產品特點

觸摸彩屏，測試過程便捷輕松，查看測試結果與歷史記錄非常方便，“幫助”按鍵操作方法一目了然，內置式打印機，可在現場打印測試結果。
采用變頻技術，可在40Hz-60Hz頻率區間內選擇任意兩個頻率進行測量，如46H以及56Hz兩個頻率等。
抗干擾能力強。采用自動變頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。
具有測量土壤電阻率與簡易跨步電壓的功能。
支持安卓系統的藍牙通訊，安裝APP后可在移動終端進行測試或查看測試結果。
帶有USB通訊接口。

技術參數

功能	測量接地裝置接地阻抗或電阻，接地裝置之間的導通阻抗，土壤電阻率、簡易跨步電壓。
電源	AC220V±10 ％， 50Hz
顯示屏	5 寸觸摸彩屏
阻抗測量范圍	0Ω ～ 200Ω
最高分辨率	0.001Ω
測量誤差	±2%rdg±5dgt
土壤電阻率測量范圍	0Ωm ～ 125KΩm （由電阻測量范圍與測試長度而定）
土壤電阻率測量精度	根據 R 的測量精度而定 (ρ=2πaR ； a:1 m ～ 100m ； π=3.14)
跨步電壓測量	于 P 、 ES 端接入人體模擬電阻（ 1.5KΩ ）
抗工頻電壓干擾能力	10V （ 50Hz ）
測試電流波形	正弦波
測試電流頻率	于 40Hz 至 60Hz 之間任意選擇一個或兩個頻率點
最大輸出電流	5A
輸出電流等級	1A 、 2A 、 3A 、 4A 、 5A
最大輸出電壓	400V
測量線要求	電流線銅芯截面積 ≥2.0mm2 ；電壓線銅芯截面積 ≥1.5mm2
外形尺寸	460×380×320mm
儀器重量	主機重量：約 26kg ，總重量：約 33kg （含附件）
數據存儲	1000 組，
打印機	內置式，可在現場打印測試結果
計算機接口	USB 接口，數據上傳功能
藍牙通訊	有，支持安卓系統（可在移動終端進行測試或閱讀測試結果）
工作溫濕度	-10℃ ～ 40℃ ； 80%rh 以下
存放溫濕度	-20℃ ～ 60℃ ； 70%rh 以下
耐壓	AC 3700V/rms( 電路與外殼之間 )

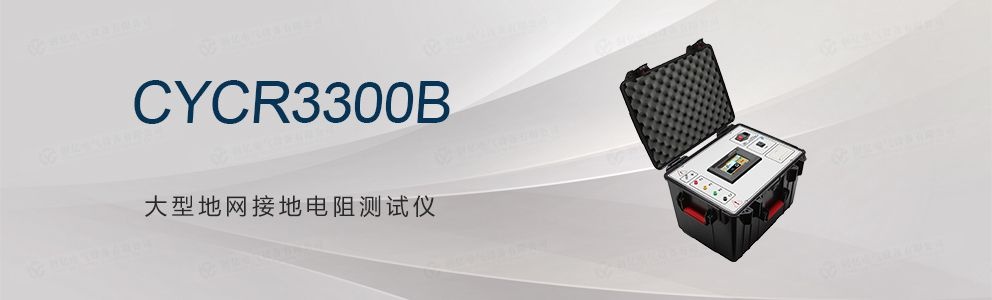

CYCR3300B 大型地網接地電阻測試儀
