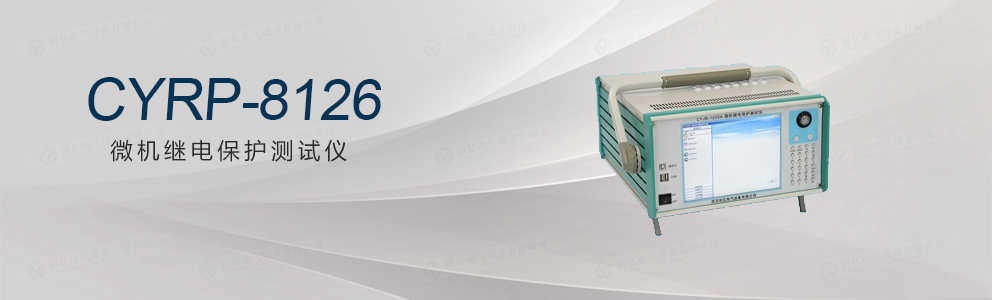

產品概述

電壓電流輸出靈活組合輸出達6相電壓6相電流，可任意組合實現常規4相電壓3相電流型、6相電壓型、6相電流型，以及12相型輸出模式，既可兼容傳統的各種試驗方式，也可方便地進行三相變壓器差動試驗和廠用電快切和備自投試驗。

產品特點

操作方式：裝置直接外接筆記本電腦或臺式機進行操作，方便快捷，性能穩定。
新型高保真線性功放：輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。
高性能主機：輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量先進技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。
軟件功能強大：可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。6相電流可方便進行三相差動保護測試。
具有獨立專用直流電源輸出：設有一路110V 及 220V專用可調直流電源輸出。
接口完整：裝置帶有USB通訊口，可與計算機及其它外部設備通信。
完善的自我保護功能：散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。本儀器采用好精度AD芯片，測量精度高。

技術參數

1.參數

2.額定參數

a、交流電流輸出

6相電流輸出時每相輸出（有效值） 1～30A 輸出精度 0.2級

3相電流輸出時每相輸出（有效值） 1～60A

6相并聯電流輸出（有效值） 1～180A

相電流長時間允許工作值（有效值） 10A

相電流最大輸出功率 300VA

6相并聯電流最大輸出時最大輸出功率 1000VA

6相并聯電流最大輸出時允許工作時間 10s

頻率范圍（基波） 20～1000Hz

諧波次數 1～20 次

b、直流電流輸出

電流輸出 0～±10A / 每相輸出精度 0.2級

最大輸出負載電壓 20V

c、交流電壓輸出

相電壓輸出（有效值） 1～120V 輸出精度 0.2級

線電壓輸出（有效值） 1～240V

相電壓 / 線電壓輸出功 80VA / 100VA

頻率范圍（基波） 20～1000Hz

諧波次數 1～20次

d、直流電壓輸出

相電壓輸出幅值 0～±160V 輸出精度 0.2級

線電壓輸出幅值 0～±320V

相電壓/ 線電壓輸出功率 70VA / 140VA

e、開關量

8路開關量輸入

空接點 1～20mA，24V

電位接點接入 “0”：0 ～ +6V； “1”：+11 V ～ +250 V

4對開關量輸出 DC：220 V／0.2 A；AC：220 V／0.5 A

f、時間測量范圍

0.1ms ～ 9999s ，測量精度＜0.1mS
