一、概述

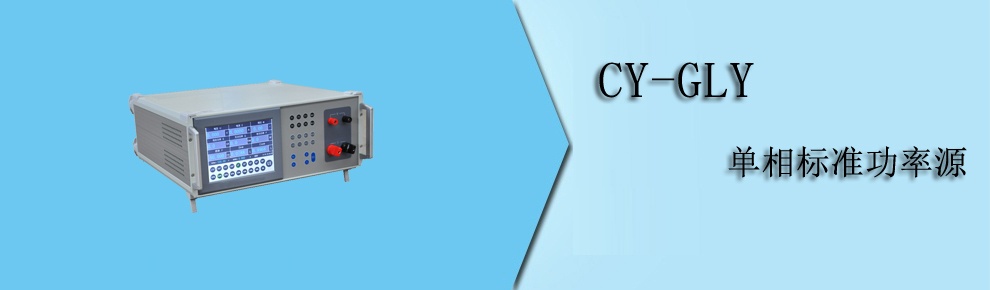

單相標準功率源可以產生幅度可調、相位可調、頻率可調、功率穩定的單相工頻電壓、電流信號。主要用于電能表、電壓表、電流表、相位表、頻率表、功率表、功率因數表等電力電測數字儀表的測試和檢定，以及儀用電壓互感器、電流互感器、鉗形電流互感器等電量傳感器的測試和檢定， 電壓變送器、電流變送器、功率變送器、功率因數變送器、頻率變送器等電量變送器的測試和檢定；無功補償控制器、電力數據采集器、電能表現場校驗儀、電力參數測試儀、電壓監測儀、配電負荷監測儀、多功能電力儀表、負荷管理終端、失壓失流計時器、配電自動化終端等儀器設備的測試和檢定。

單相標準功率源應用高精度采樣技術，并結合最新數字信號處理方法等技術設計而成。技術先進，性能優良，體積小，重量輕，攜帶方便，既可用于實驗室，也可以現場使用。我們相信您會對使用這款高品質的產品感到滿意的。

二、主要功能和特點

1. 電壓、電流、相位、功率、功率因數和頻率均為高精度、高穩定度標準信號輸出，軟件閉環。

2. 電壓、電流、相位、頻率均可調節。

3. 采用800×600大屏幕可觸摸液晶顯示屏，可實時顯示9種電參數。

4. 觸摸屏上，以及前面板上均配置有操作按鍵，所有按鍵，一目了然。電壓、電流、相位設有常用試驗點，一鍵到位，操作起來方便快捷。

5. 獨有的即點即輸功能，極大地簡化了操作流程。

6. 可配上位機通訊軟件，通過上位機進行整機操作，通訊協議開放。

7. 當電壓短路、電流開路或接線錯誤時，可自動停止輸出并伴有聲光報警。

8. 采用先進的功放技術，可靠性、穩定性大大提高。

三、 主要技術指標

1. 交流電壓輸出

硬件量程：600V（可擴展）、380V、220V、100V、57.7V

調節范圍：(1-120)%RG    調節細度：0.01%RG

準確度：0.1%RG              穩定度：≤0.02%/2min

失真度：≤0.3%（非容性負載） 最大輸出功率：30VA

2. 交流電流輸出

硬件量程：100A（可擴展）、20A、5A、1A、0.2A、0.05A（可擴展）

調節范圍: (1～120)%RG     調節細度: 0.01%RG

準確度：0.1% RG             穩定度：≤0.02%/2min

失真度：≤0.3%（非容性負載）

最大輸出功率：100A量程：100VA；20A量程：50VA；5A、1A、0.2A量程：20VA；0.05A量程：10VA

3. 有功功率

準確度： 0.1%RG           穩定度： 0.02%RG/2min

4. 相位

調節范圍:  0°～359.99°   調節細度： 0.02°

準確度： 0.05°

5. 頻率

調節范圍： 20Hz～80Hz；   調節細度： 0.001Hz

準確度： 0.01Hz

6. 功率因數

調節范圍： -1～0～+1       調節細度： 0.001

準確度： 0.001

7. 環境條件

工作環境溫度： 0℃～40℃

相對濕度： ≤85%

工作電源： AC220V±15%，最大功耗400VA
