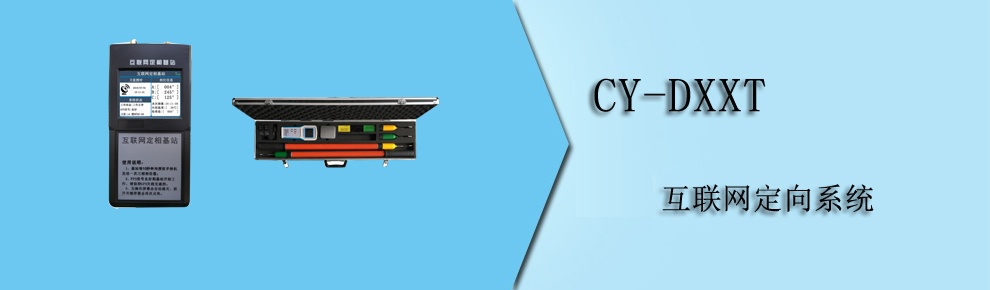

      CY-DXXT互聯網定向系統

      點擊:
      CY-DXXT互聯網定向系統

      產品概述

      隨著我國城市化的發展,配網線路新建、遷改不斷,架空線與電纜、新線路與老線路交錯,導致線路相色標注混亂,黃、綠、紅不能代表A相、B相、C相。所以現場經常出現核相時現兩條線路的黃相為異相,測相序時黃、綠、紅為逆序此類問題,給配網線路的施工和運維帶來諸多不便,也不利于配網線路長期的規劃和管理。

      我公司為解決這一問題,結合互聯網和GPS授時技術,研發出CY-DXXT互聯網定向系統(以下簡稱“系統”)。該系統由互聯網定相基站(簡稱“基站”)與互聯網定相手持機(簡稱“手持機”)兩部分組成。

      該系統通過基站統一覆蓋區域內的定相標準,在定相過程中,手持機只需一次采集,便可確定所采集的線路屬于A、B、C三相中的哪一相,解決當前輸電/配電線路相色標注混亂的問題。

      基站安裝在220V電源處,采集其相位信號,并校準到指定的10kV線路,將該線路的A、B、C三相定義為基準相位信號。基站通過移動互聯網將基準相位值發送給手持機,手持機將自己測得的相位值與基準相位值對比,可快速準確地辨別對應的相別。

      產品特點

      1、基站在固定地點不間斷地采集信號,并將此信號作為定相的基準相位信號,再通過網絡服務器將此基準相位信號發送給手持機,令手持機每次定相都有一個統一的參考色標。

      2、一套基站可以匹配多臺(最多200臺)手持機同時進行定相工作。

      3、若當前無任何手持機處于定相工作狀態,基站會自動進入休眠模式,以節約網絡流量及費用。

      4、基站可選擇三種通信運營商(移動、聯通、電信)的2G/3G/4G移動網絡。

      5、基站具備相角差校準功能,可將當前380V三相相位信號校準到不同電壓等級,一般校準到10kV。

      6、手持機和基站均可根據GPS信號強弱自動切換PPS模式和授時模式。

      7、手持機在無移動網絡信號時,可先將相位值數據儲存,再到有網絡信號的地方與基站完成數據交換,進而完成定相工作。

      8、所有定相過程的數據交換均由系統自動完成,避免人工操作的失誤。

      9、手持機無操作1小時自動關機。

      10、發射器、采集器和手持機均內置3.7V可充電鋰電池,使用配置的5V1A充電器充電。

      11、手持機具備語音播報功能,能語音提示測量結果和操作步驟;定相時能清晰播報A相或B相或C相。

      12、發射器可在1V~220kV電壓范圍內工作,測試低壓線路時請將發射器充電孔接地,電壓高于220kV時需配置更長的絕緣桿。

      13、發射器接觸高壓線時內置蜂鳴器響,底部2個指示燈交替閃爍。

      14、結果判斷(同相、異相)采用A級標準,相位差≥30°為異相,相位差<30°為同相。

      產品參數

      1、相位差準確度:誤差≤5°。

      2、頻率準確度:±0.1Hz。

      3、基站供電電源電壓及頻率:AC100V~420V,50Hz。

      4、衛星PPS時鐘誤差:≤50ns。

      5、發射器適用電壓范圍:1V~220kV。

      6、發射器和手持機的最大傳輸視距:約100米

      7、手持機電池容量:2600mAh。

      8、發射器電池容量:350mAh。

      9、高壓測量時泄漏電流:<10uA。

      10、基站工作時功耗:<0.5W

      11、發射器功耗:<0.1W

      12、手持機功耗:<0.3W。

      13、儲存環境:-40℃- +55℃ 濕度≤95%RH。

      14、重量:單臺手持整機約5.5kg,基站整機約2kg。

      15、手持機部分整機尺寸:長89cm*寬26cm*高11cm。

      16、基站部分整機尺寸:長50cm*寬26cm*高11cm。
