產品概述

當前配電變壓器生產中，用鋁線代替銅線作為導體材質已成為行業公開的潛規則，之所以出現這種情況，主要原因是鋁線變壓器與銅線變壓器相比能節省成本，具有較強經濟性。變壓器是根據電磁感應原理制成的一種靜止的電氣設備，它具有變換電壓、變換電流、變換阻抗的功能，在工程各個領域得到廣泛應用。如果變壓器采用鋁線代替銅線，鋁線代替銅線有什么后果？耗電量更大 用電質量差！

首先，從原理上講，兩者作為導電材料使用，差別主要在于導電率的差異，銅線要比鋁線導電率高，銅線的電量損耗更低，同樣一根粗細的線，電阻比鋁小，輸送同樣的功率，消耗的電量就比較小，最終會導致用戶用電的質量上有所差別。

從成本上考慮，銅線與鋁線的差別還在于價格方面，相同單位的銅線價格大約是鋁線的兩倍多。除非企業用相關技術把這個損耗控制在國家的規定范圍之內，這也是可以的，但迄今為止還未有相應的技術。此外，由于銅線的導熱性能較鋁線高，在安全方面，長時間使用的話，銅線較鋁線有優勢。

如果出現在招標項目中以鋁線代替銅線，那就存在著嚴重不誠信行為。

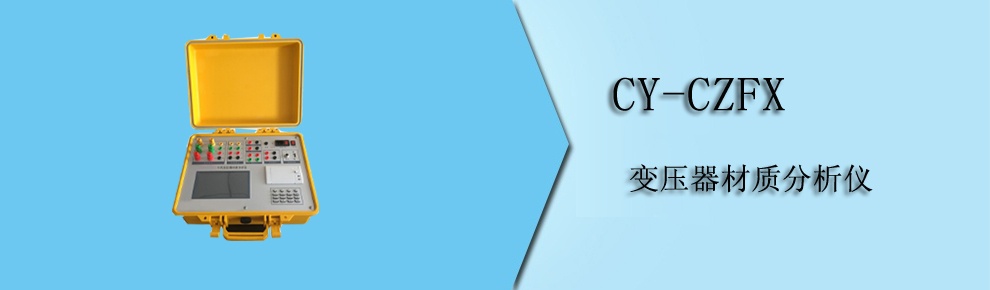

本分析儀集變壓器材質測試、容量測試、特性測試、直阻測試、變比測試與一身，是我公司針對這種問題專門開發的一種高精度儀器，既能輕松檢測出干式變壓器是否以鋁代銅以次充好，還能準確測試變壓器容量，可準確檢測用戶是否改、換變壓器銘牌。又能對各種變壓器的容量、負載損耗、空載損耗、阻抗電壓、空載電流等工頻參數進行準確測量。

該儀器除具有體積小、重量輕、測量準確度高、穩定性好等特性外，還采用大屏幕液晶顯示窗口、圖形式菜單操作并配有漢字提示，集多參數于一屏的顯示界面，人機對話界面友好，操作簡便、易學等優點,大大提高了工作效率，是各級電力用戶、質監部門的首選產品。

產品特點

1、可準確判斷10KV干式變壓器的材質。

2、可以盲測10KV配電變壓器的容量及35KV、110KV、220KV的變壓器容量

3、可測量各種類型變壓器的負載損耗、空載損耗、短路電壓、空載電流等。

4、可自動進行波形畸變校正，溫度校正，電壓校正（非額定電壓下的空載試驗），電流校正（非額定電流條件下的短路試驗），操作人員只需根據變壓器類型輸入校正指數，儀器即可自動計算出校正后的結果，非常適合沒有做稍大容量變壓器短路試驗條件的單位。

5、允許外接電壓互感器和電流互感器進行擴展量程測量，可測量任意參數的被試品。

6、測試儀采用7.0英寸，800*480圖形點陣的高亮度、寬溫、寬視角、陽光下清晰可視的全觸摸型工業級彩色液晶屏。

全漢字菜單及圖形操作提示實現友好的人機對話，觸摸按鍵使操作更簡便，可適應冬夏各季。

7、用戶可隨時將測試的數據通過微型打印機將結果打印出來。

產品參數

1、輸入特性

有源部分：

電壓測量范圍：0~10V

電流測量范圍：0~10A

無源部分：

電壓測量范圍：0~750V 寬量限（可以外接電壓互感器）。

電流測量范圍：0~100A內部全部自動切換量程（可以外接電流互感器）。

2、準確度：

電壓、電流、頻率：±0.2%

功率：±0.5%（CosΦ>0.1），±1.0%（0.02<CosΦ<0.1）

3、變比測試精度：0.2%

4、工作溫度：－10℃~ +40℃

5、充電電源：交流160V~260V

6、絕緣：

電壓、電流輸入端對機殼的絕緣電阻≥100M?。

   工作電源輸入端對外殼之間可承受工頻2KV（有效值）、歷時1分鐘試驗。
