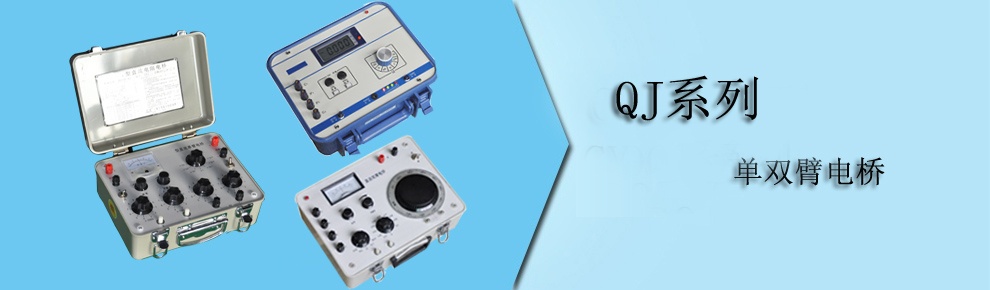

產品概述

QJ-23A：具有內附檢流計和電池盒，整個測量機構裝在金屬外殼內,輕巧且便于攜帶,用于測量1Ω～11.11MΩ范圍內的直流電阻，適宜在實驗室及現場使用。

QJ-DQ-44：按照中華人民共和國國家標準GB3930—83《測量電阻用直流電橋》所規定的有關技術要求制造。全量程由五個量限和步進讀數盤及滑線讀數盤組成。能內附工作電源，并內附集成電路檢流計，故不需其它附件即可進行測量工作，適用于工礦企業、實驗室或車間現場及野外工地，對直流低值電阻作準確測量。具有體積小、測量迅速、使用和攜帶方便等優點。為了配合外接高靈敏度檢流計及大容量電源需要，電橋有外接檢流計接線端鈕和外接電源接線端鈕。內附檢流計抗震強度高，讀數清晰，靈敏度可以調節。集成電路放大器穩定性好，輸入阻抗高，使用電壓范圍寬（7V～9V），工作電流小，電池使用壽命長（1節6F22—9V電池，可連續不間斷工作10小時以上）。

QJ-57：內附晶體管檢流計和內附工作電源，具有五個十進制測量讀數盤，全量程由七個分量程組成。不需要任何附件即可進行測量，適合實驗室、車間生產線或野外工地，高精度測量直流中值和低值電阻，體積小巧、使用方便。主要用途有：

對金屬桿棒、板材或電纜、導線等電阻率的測定；

電流匯流排，金屬殼體焊接質量的測定；

對低阻標準器、大電流分流器、功率型電阻器等的校驗和調整；

開關、電器接觸電阻的測量；

電機、變壓器繞組的直流電阻測量和溫升試驗等。

QJ-83: 采用大規模集成電路4 1/2液晶顯示器，精密A/D轉換技術，采用攜帶式結構，內附電池供電，精度高，功耗低，測速快，操作簡便，適合于工礦企業作現場測試中高值電阻。

QJ-84B: 在原CY-DQ-84和CY-DQ-44的基礎上作了以下改進：1、采用LCD顯示以適應室外強光下使用；2、使用交、直流供電形式，以便野外或無市電的場合使用。

QJ-445A：是CY-DQ-44直流雙臂電橋的數字化產品，專供各種小電阻（例如導線電阻、焊縫電阻、繼電器接觸器的接觸電阻等）的精密測量，也可用來測量工礦企業的配電變壓器及中小型電機繞組的直流電阻。本產品采用大規模集成電路和4 1/2位液晶顯示器，便攜式結構設計，具有讀數直觀、清晰，測量速度快，體積小，便于攜帶等特點，較SQJ44有較大改進的是：內附標準電阻不論任何場合，均可方便地對產品進行校驗，以確認測量結果的可靠性。

QJ-S44：是CY44型直流雙臂電橋的數字化產品，專供各種直流小電阻的精密測量，完全可以取代0.1級、0.2級直流雙臂電橋，特別適合于工礦企業作現場測試低值電阻，本產品采用大規模集成電路和41/2位液晶顯示器，精密A/D轉換技術，采用便攜式結構，可交直流供電，精度高、功耗低、測速快，操作簡便。

產品參數

使用環境

	溫度參考值	溫度標稱使用范圍	濕度參考值	濕度標稱使用范圍
QJ-23A	20±1.5℃	5～35℃	40%～60%	25%～75%
QJ-44	20±1.5℃	5～35℃	40%～60%	25%～75%
QJ-57	20±1.5℃	20±5℃	40%～60%	25%～75%
QJ-83	5～40℃	5～40℃	≤80％	25%～75%
QJ-84B	5~40℃	5～35℃	≤80%	25%～75%
QJ-445A	20±1.5℃	5～35℃	≤80%	25%～75%
QJ-S44	20±1.5℃	5～35℃	≤80%	25%～75%

量程

QJ-23A：

量程倍率	有 效 量 程	等級指數 （%）	電源 電壓	基準值RN （Ω）
×0.001	1Ω—11.11Ω	0.5	3V	10
×0.01	10Ω—111.1Ω	0.2		102
×0.1	100Ω—1111Ω	0.1		103
×1	1KΩ—11.11KΩ		6V	104
×10	10KΩ—111.1KΩ			105
×100	100KΩ—1111KΩ	0.2	15V	106
×1000	1MΩ—11.11MΩ	0.5		107

準確度等級：0.1級

總有效量程：1Ω～11110000Ω

允許誤差極限為：

           RN

Elim=±a%（—— +X）

           10

式中：a——等級指數

X——標度盤示值，Ω

     RN——基準值，Ω

內附檢流計具有足夠的靈敏度，在各量限內，當讀數盤變化a%，檢流計指計偏離零位不小于1mm，如要提高測量精度可外接檢流計。

電橋的工作電源為3V、6V、15V三檔（內附工作電源為1.5V[R20]1號電池二節串聯），測量時可根據表一規定選擇工作電源。內附集成電路檢流計工作電源為9V（6F22迭層電池一節）。

儀器外形尺寸：230mm×200mm×120mm

儀器重量：<3kg

QJ-44：

量程因素	有效量程 （Ω）	等級指數 （%）	基準值RN （Ω）
×100	1～11	0.2	10
×10	0.1～1.1	0.2	1
×1	0.01～0.11	0.2	0.1
×0.1	0.001～0.011	0.5	0.01
×0.01	0.0001～0.0011	1	0.001

準確度等級：0.2級

總有效量程：0.0001～11Ω（分五個量程）

在參考的溫度和參考相對濕度的條件下，電橋各量限的允許誤差極限為：

RN

Elim=±C % —— +X）

           10

式中：Elim——允許極限誤差，Ω

C——等級指數

       X——標度盤示值，Ω

       RN——基準值，Ω

相對濕度在參考條件下，溫度超過參考溫度范圍，

但在標稱使用范圍之內，由于溫度變化引起的附加誤差不應超過相應一個等級指數值。

溫度在參考條件下，濕度超過參考相對濕度范圍，但在標稱使用相對濕度范圍之內，由于濕度變化引起的附加誤差不應超過相應一個等級指數值的20%。

內附集成電路檢流計，靈敏度可以調節。在測量0.01～11Ω范圍內，在規定的電壓下，當被測量電阻變化允許一個極限誤差時，指零儀的偏轉大于等于一個分格，就能滿足測量準確度的要求。靈敏度不能過高，否則電橋不易平衡，使測量時間過長。

電橋的工作電源為1.5V～2V（內附電源1.5V[R20]一號電池5節并聯），集成電路檢流計工作電源為6F22—9V（1節）

儀器外形尺寸：320mm×260mm×160mm

儀器重量：<5kg

QJ-57：

倍率(RS)	有效量程（Ω）	等級指數(%)	基準值（RN）
×1000	1000～1111.1	0.05	1000
×100	100～111.1	0.05	100
×10	10～11.111	0.05	10
×1	1～1.1111	0.05	1
×0.1	0.1～0.11111	0.05	0.1
×0.01	0.01～0.011111	0.2	0.01
×0.001	0.001～0.0011111	2	0.001

準確度等級：0.05級

總有效量程：0.0001Ω～1111.1Ω

                  最高分辨力：0.01μΩ

允許誤差極限為：

               Elim＝±a%（ X/RN  + X）

式中：a— 等級指數

                     X—標度盤示值（Ω）

                     RN—基準值（Ω）

內附檢流計具有足夠的靈敏度，在各量程內（0.01～1111.1Ω），當讀數盤變化0.05%，檢流計指針偏格不小于1分格，其它量程靈敏度達不到時，可外接檢流計。

電橋的工作電源為1.5V~2V（內附工作電源為1.5V ,1＃電池5節并聯），內附檢流計工作電源為9V疊層電池。

儀器外形尺寸：320×260×160mm

儀器重量：<5kg

QJ-83：

量 程	有效測量范圍	分辨力	基 本 誤 差
20Ω	1---19.999Ω	0.001Ω	±(0.1％讀數＋0.05％滿度)
200Ω	20---199.99Ω	0.01Ω	±(0.05％讀數＋0.02％滿度)
2KΩ	0.2---1.9999KΩ	0.1Ω	±(0.05％讀數＋0.02％滿度)
20KΩ	2---19.999KΩ	1Ω	±(0.05％讀數＋0.02％滿度)
200KΩ	20---199.99KΩ	10Ω	±(0.05％讀數＋0.02％滿度)
2MΩ	0.2---1.9999MΩ	100Ω	±(0.1％讀數＋0.02％滿度)
20MΩ	2---19.999MΩ	1000Ω	±(0.10％讀數＋0.04％滿度)

電        源：由6節1#電池，組成4.5V電壓供電

電池欠壓指示：電池電壓小于等于3.6V，即每節電池電壓小于1.2V，

面板指示燈亮

過量程指示：  過量程時顯示 “0000”并閃爍

測量速度：    每秒2～3次

使用環境：    環境溫度：5～40℃  相對濕度：≤80％

外形尺寸：    240（寬）×320（長）×160（高）mm

重    量：    約3.5Kg

QJ-84B:

量   程	測量范圍	分 辨 力	基準誤差極限
20mΩ	0~19.999mΩ	1μΩ	±（0.4％讀數＋0.1％滿度）
200mΩ	0~199.99mΩ	10μΩ	±（0.1％讀數＋0.05％滿度）
2Ω	0~1.9999Ω	100μΩ	±（0.05％讀數＋0.02％滿度）
20Ω	0~19.999Ω	1mΩ	±（0.05％讀數＋0.02％滿度）
200Ω	0~199.99Ω	10mΩ	±（0.05％讀數＋0.02滿度）
2KΩ	0~1.9999KΩ	100mΩ	±（0.05％讀數＋0.02％滿度）
20KΩ	0~19.999KΩ	1Ω	±（0.05％讀數＋0.02％滿度）

供電電源：AC 220V 或 6節1#電池。

外形尺寸：320*250*160mm    重  量：4.7Kg（不含電池）

QJ-445A：

量 程	測 量 范 圍	分辨力	基準誤差極限
2mΩ	0.1μΩ～1.9999 mΩ	0.1μΩ	±(0.5%讀數+0.2%滿度)
20mΩ	1μΩ～19.999 mΩ	1μΩ	±(0.2%讀數+0.05%滿度)
200mΩ	10μΩ～199.99 mΩ	10μΩ	±(0.1%讀數+0.02%滿度)
2Ω	100μΩ～1.9999Ω	100μΩ	±(0.1%讀數+0.02%滿度)
20Ω	1 mΩ～19.999Ω	1 mΩ	±(0.1%讀數+0.02%滿度)
200Ω	10 mΩ～199.99Ω	10 mΩ	±(0.05%讀數+0.02%滿度)

供電電源：市電AC220V，50Hz

外形尺寸：

240（深）×320（寬）×160（高）mm

重量：約4kg

QJ-S44：

量程	測量范圍	分辨力	基本誤差
2mΩ	1μΩ-1.9999mΩ	1μΩ	±（0.5%讀數+0.2%滿度）
20mΩ	1μΩ-19.999mΩ	1μΩ	±（0.2%讀數+0.05滿度）
200mΩ	10μΩ-199.99mΩ	10μΩ	±（0.1%讀數+0.02%滿度）
2Ω	0.1mΩ-1.9999Ω	0.1mΩ	±（0.1%讀數+0.02%滿度）
20Ω	1mΩ-19.999Ω	1mΩ	±（0.1%讀數+0.02%滿度）

過量程指示： 過量程時顯示0000并閃爍

供電電源：市電AC220V或電池（1號電池六節）

測量速度：每秒2~3次

外形尺寸： 240（深）×320（寬）×160（高）mm

重    量： 約4kg。
