產品概述

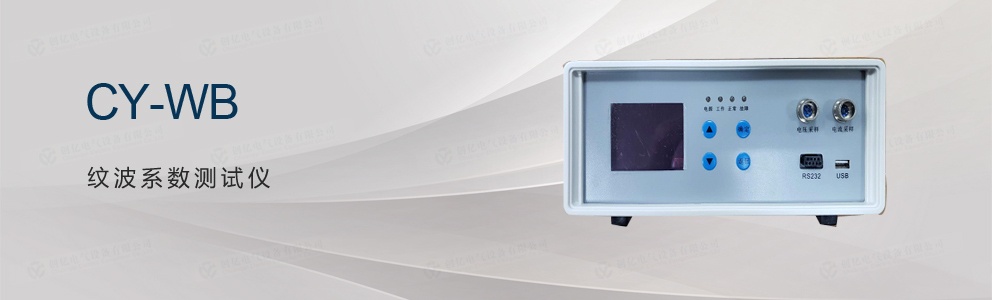

根據DL/T 724-2000《電力系統用蓄電池直流電源裝置運行與維護技術規程》及國家電網公司二00五年頒布的《國家電網公司十八項電網重大反事故措施》防止直流系統事故的明確規定及技術要求，都對直流電源裝置的穩壓精度、穩流精度及紋波系數等作了具體要求，所有這些規程、文件充分說明了我國電力運行管理部門對電力直流電源裝置的安全、穩定運行及其日常維護十分重視。電力運行實踐證明，隨著直流電源裝置運行時間的推移，特別是投運1-3年后，其技術指標都會發生偏移，普遍的問題是：充電機指標下降，造成穩壓精度、穩流精度及紋波系數超標、蓄電池容量下降。而目前國內的直流電源檢測設備的都不夠完善，使得現場檢修人員無法確認設備的指標是否滿足要求，也就無法解決以上出現的問題，直接威脅電網的安全運行。鑒于此，我公司結合電力生產實踐，率先研制成了一套紋波系數測試儀，具有精度高、性能穩定、操作便捷、體積小、重量輕等優點。機構上采用一體化設計。本產品廣泛應用于電力、通訊等行業，是直流電源裝置日常檢測維護的必備工具。

產品特性

裝置MCU采用STM32系列，32位閃存微控制器基于突破性的ARM Cortex-M3 內核，升性能的同時又提高了代碼密度的 Thumb-2指令集，大幅度提高的中斷響應，而且所有新功能都同時具有業界最優的功耗水平。
裝置采用高精度電流傳感器作為信號采集單元，電壓采樣采用高精度的進口模數轉換芯片，計算準確。
裝置采用高精度電流傳感器作為信號采集單元，電壓采樣采用高精度的進口模數轉換芯片，計算準確。
該裝置在設計上采用一體化組合結構，體積小、重量輕、方便車載運輸、人員提攜及在各變電站移動檢測。

產品參數

1、使用環境

環境溫度：-20℃～+50℃

相對濕度：≤95%

工作電源：AC220±15V  50Hz

2、技術指標

測試項目 范圍 分辨率 精度

直流電壓 0-300V 0.01V <0.1%

直流電流 ±200A 0.01A <1%

紋波峰值電壓 0-20V 0.01V <5%

紋波有效值電壓 0-10V 0.01V <2%

顯示分辨率：320×240

屏幕尺寸：2.8英寸TFT

電壓波形顯示時間：12S

電流波形顯示時間：12S

數據存儲：1000條

3、外形參數

總 質 量：2.5kg

外形尺寸：250mm*250mm*110mm
