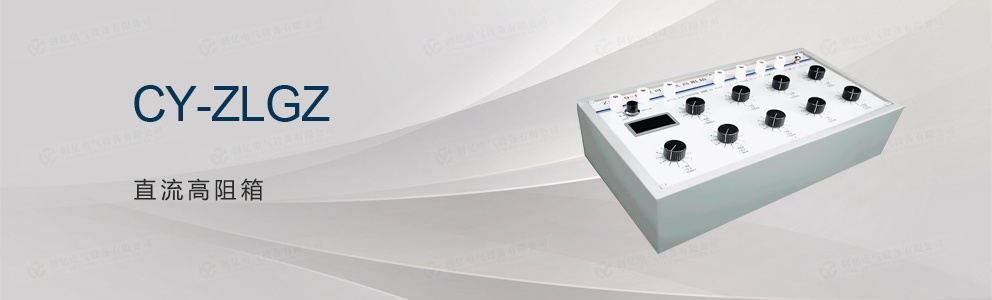

CY-ZLGZ 直流高阻箱

點擊:

產品概括

CY-ZLGZ 直流高阻箱是檢定絕緣電阻表（兆歐表）的標準器具。測量上限為10GΩ，是國內同類產品中歐姆值的。本裝置設計有獨立的泄漏屏蔽端鈕，在測量過程中無明顯不穩定及短路、開路現象。本裝置滿足JJG622-97絕緣電阻表檢定規程和JJG166-93直流電阻器的要求，也可作為檢定數字式兆歐表、絕緣電阻測試儀的標準，還可作為直流標準高值電阻箱使用。具有較長的技術壽命。本裝置采用專利滾動式高壓開關，轉動10萬次后，接觸電阻仍可滿足要求。具有很長的機械壽命。

產品特點

外形尺寸：442mm×270mm×145mm
重量：＜5kg
高壓高阻箱的電路與測試用參考接地點之間，應能承受頻率為45～65Hz的實際正弦交流電壓6kV并歷時1min的試驗，而不出現擊穿與飛弧現象。
高壓高阻箱的電路與電路無電氣連接的任何其它外部金屬間的絕緣電阻，在標稱電壓下測得的電阻值不小于5TΩ。

產品參數

1.高壓高阻箱的準確度等級及工作電壓（電流）

阻值	10GΩ	×1GΩ	×100MΩ	×10MΩ	×1MΩ
準確度等級	2	2	1	0.5	0.2
標稱電壓	2500V	2500V	2500V	1500V	800V

阻值	×100kΩ	×10kΩ	×1kΩ	×100Ω
準確度等級	0.2	0.2	0.2	0.2
標稱電流	0.8mA	8mA	20mA	50mA

影響量別	標稱使用范圍	允許的變差
環境溫度	18～28℃	a/2 %
相對濕度	25～75%	≤10GΩ a/2 % ＞10GΩ a%
工作電壓	（1～1/5）標稱電壓	≤10GΩ a/2 % ＞10GΩ a%

2. 使用環境條件

2.1 參考溫度范圍：20～25℃

2.2 標稱使用溫度范圍：18～28℃

2.3 參考濕度范圍：40～60%

2.4 標稱使用濕度范圍：25～75%

3. 變差極限：在參考條件下，由單一影響量發生變化所引起的變差

★　a 為高壓高阻箱電阻盤準確度等級
