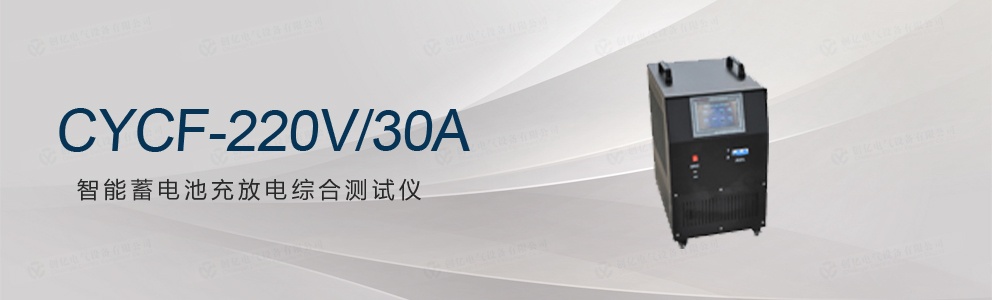

CYCF-220V/30A智能蓄電池充放電綜合測試儀

點擊:

產品概述

CYCF-220V/30A智能蓄電池充放電綜合測試儀可在蓄電池離線狀態下,作為放電負載,通過連續調控放電電流，實現設定值的恒流放電。在放電時，當蓄電組端電壓或單體電壓,跌至設定下限值、或設定的放電時間到、或設定的放電容量到,儀器自動停止放電,并記錄下所有有價值的、連續的過程實時數據。

本測試儀系統對單體電池的電壓監測信息,采用無線中繼接入,簡單、安全、精確。

本儀器有非常友好的人機界面,不僅可以在菜單的提示下完成各種設置和數據查詢,而且放電的過程數據,均保存在設備的內存中,通過數據接口可以讀取、轉存,并通過上位機的專用軟件,對數據進行分析,生成需要的曲線和報表。

本儀器有完善的保護功能,不僅有聲、光告警,而且還有明確的界面提示。

技術特點

放電儀不帶監測功能特點

采用PTC陶瓷電阻，避免了紅熱現象，使整個放電過程更安全。

具有核對性容量測試、暫停放電、并機負載測試、在線補償式放電、等功能，可適應各類復雜的現場情況。

有USB接口，可將放電過程的數據轉存入U盤，并導入PC機。PC數據管理軟件可對電池放電的過程進行分析、并可生成相應的數據報表。使數據的轉存更加方便。

采用智能單片機ARM控制、7寸觸摸液晶中英文顯示。菜單操作簡單明了。

自動保護功能，設定放電時長到、放電容量到、蓄電池組電壓低于設定的最低保護電壓、負載連線出現異常等，自動停止放電并報警，同時自動記錄停機方式。

多種放電終止條件，包括電池組終止電壓、放電容量、放電時間，確保放電測試的安全。

可進行在線補償式放電，通過接入外置的電流鉗形傳感器可對在線工作中的蓄電池進行放電測試，極大地方便了測試工作。該功能尤其適合于只有單組備用電池的場合。

放電儀帶監測功能特點

采用PTC陶瓷電阻，避免了紅熱現象，使整個放電過程更安全。

具有三種無線/有線通訊方式，1、無線采集盒與放電主機之間具有無線/RS485通訊功能，可通過放電儀實時監測各單體電壓狀況。2、PC機端上位機軟件與無線監測模塊具有無線/RS485通訊功能，可在不需要接入放電儀的情況下通過無線方式直接監測單體電壓狀況。3、PC機端上位機軟件與放電測試儀之間通過RS485通訊線連接后，可進行遠端控制放電。

無線采集盒可對每節電池進行監測，實現對電池組放電過程的完整監控。

設備安裝、調試、維護簡便，各采集模塊前后采用隔離技術，安全性、可靠性程度高

配備的PC機上位機軟件，可對記錄的總電壓、放電電流和各單體電池電壓等數據進行分析、并可生成相應的數據報表。直觀反應蓄電池組性能的曲線，圖形、報表等，并可打印、查詢。

有USB接口，可將放電過程的數據存入U盤，并導入PC機。PC數據管理軟件可對電池放電的過程進行分析、并可生成相應的數據報表。使數據的轉存更加方便。

采用智能單片機ARM控制、液晶中英文顯示。菜單操作簡單明了。

自動保護功能，設定放電時長到、放電容量到；蓄電池組電壓低于設定的最低保護電壓；負載連線出現異常等，自動停止放電并報警，同時自動記錄停機方式。

可設定測試/放電終止條件，包括單體電池電壓、電池組終止電壓、放電電流、放電時間。

可記錄測試/放電過程每節電池放電情況，主要是電池組總容量、總電壓、總電流以及電壓最低的單體電池的電壓變化情況。

技術指標

適用蓄電池	蓄電池
輸出電壓	DC220V
輸出電流	0 ～ 30A 連續可調
工作模式	可單機使用，可并機使用，可并聯恒流模塊使用
保護性能	?? 輸入端過壓保護， LCD 提示； ?? 電池電壓極性反接保護，蜂鳴器告警； ?? 過流保護， LCD 提示； ?? 85℃ 過熱保護， LCD 提示，蜂鳴器告警；
單體電壓采集	采用 433 射頻無線模塊 , 通訊距離可達 100 米以上，兼容 2V/4V/6V/12V 單體電池電壓監測，只要總電壓不超過門限，每組電池數量不限，可以同時監測 1 ～ 16 組射頻無線監測模塊，一個射頻無線監測模塊可同時監測 12 只單體電池
控制精度	放電電流 ≤±1% ；組端電壓 ≤±0.1% ；單體電壓： ≤±0.05%
PC 機通信	RS485 接口
數據保存容量	2Gbit FLASH
工作環境
散熱	強制風冷
溫度	工作范圍： -5 ～ 50℃ 貯藏溫度： -40 ～ 70℃
濕度	相對濕度 0 ～ 90% （ 40±2℃ ）
海拔	額定海拔 4000 米
噪音	﹤ 60dB
工作電源
電壓	單相三線制 : 220V AC （ –20% ～ +30% ），頻率 :45 ～ 65Hz ；
耐壓測試	輸入－機殼： 2200Vdc 1min 輸入－輸出： 2200Vdc 1min 輸出－機殼： 700Vdc 1min
安全性	滿足 EN610950
接線
交流輸入	國標公插座，適用 1 ～ 1.5mm 2 電纜
直流輸出	儀表 25mm 2 電纜快接插頭（紅正黑負）
