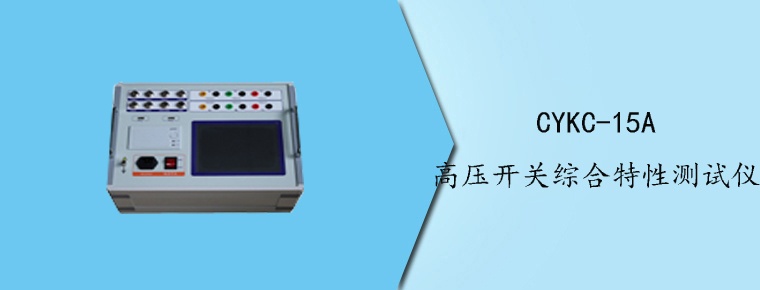

CYKC-15A高壓開關綜合特性測試儀

點擊:

產品概述

隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。高壓開關綜合特性測試儀即（高壓開關機械特性測試儀）是依據最新的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。

技術特點

本儀器為嵌入式工控機，主板基于CortexTM-A8，主頻1GHZ，閃存1GB，開機速度快僅需16秒。8.4寸彩色大屏，windows操作系統，人性化操作界面直觀，觸摸屏，支持中英文輸入，便于現場操作人員使用。

高速熱敏打印機，方便現場打印測試數據。

機內集成式操作電源，無須現場二次電源，使用方便快捷。可提供DC10～260V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。

配備直線傳感器、旋轉傳感器、萬能傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。

適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。

開關動作一次，得到所有數據及圖形。

主機可存儲30000組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。

配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存。

同時可測12路金屬觸頭斷口、6路主斷口和6路輔助斷口、6路合閘電阻。

內含包絡線，通過多臺（2-10臺）開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。

全自動電機儲能、電機功率測量功能。

內部抗干擾電路可滿足800KV變電站內可靠使用。

技術指標

時間測量：

? 12路固有分閘（合閘）時間

? 分閘（合閘）相內不同期

? 分閘（合閘）相間不同期

? 合閘（分閘）彈跳時間（彈跳次數）

? 測試范圍：0.01ms～20s，分辨率：0.01ms,

? 測試范圍：20s～200s，分辨率：0.1ms,

? 在200ms以內準確率：(0.1%t±0.1)ms

合閘電阻測量：

? 3/6路固有分閘（合閘）時間

? 分閘（合閘）相內不同期

? 分閘（合閘）相間不同期

? 合閘電阻投入時間、電阻值

測量范圍：30～10KΩ,分辨率0.1Ω，準確度：≤1%±2個字

雙端接地開關測量：

? 3路固有分閘（合閘）時間

? 分閘（合閘）相內不同期

? 合閘（分閘）彈跳時間及波形

重合閘測量：合分、分合、分合分

速度測量：

? 剛分（剛合）速度

? 指定時間段（行程段或角度段）平均速度

測速范圍：

? 1mm傳感器 0.01～25.00m/s，

? 0.1mm傳感器 0.001～20.0m/s

? 0.5°角度傳感器 1周波/ 0.5°

行程測量：

? 動觸頭行程（行程）

? 接觸行程（開距）

? 超程

行程傳感器：

? 直線傳感器：50mm，測量范圍：0-50mm，分辨率:0.1mm

? 加速度傳感器測量范圍：0-600mm，分辨率：0.1mm

? 360線傳感器：360о，測量范圍：0-1000mm，分辨率：0.1mm

? 直線傳感器：300mm，測量范圍：0-300mm，分辨率:0.1mm（選配）

? 直線傳感器：500mm，測量范圍：0-500mm，分辨率:0.1mm（選配）

? 直線傳感器：1000mm，測量范圍：0-1000mm，分辨率:0.1mm（選配）

? 激光傳感器測量范圍：0-300mm，分辨率：0.1mm（選配）

線圈電流測量范圍：

? 0～40A,最小分辨率：0.01A。

儀器電源：

? AC/DC 220V ± 10%；50Hz ± 2%

內觸發電源：

? 輸出DC10～260V連續可調

? 輸出電流：220V電壓以下≤ 20A（短時），110V電壓以下≤ 30A（短時）

外觸發：

? 觸發電壓AC/DC10V～300V，電流：≤ 120A(短時)

隔離開關測量范圍：

? 電壓輸出：DC10～260V（可調）；

? 電源輸出時間：0.01-20秒（可設置）；

? 斷口信號最大采集時間為200秒；

? 可測斷口合、分閘時間、三相不同期、彈跳時間及次數

主機體積：380×280×170mm

使用環境：-20℃~+50℃

相對濕度：≤90%
