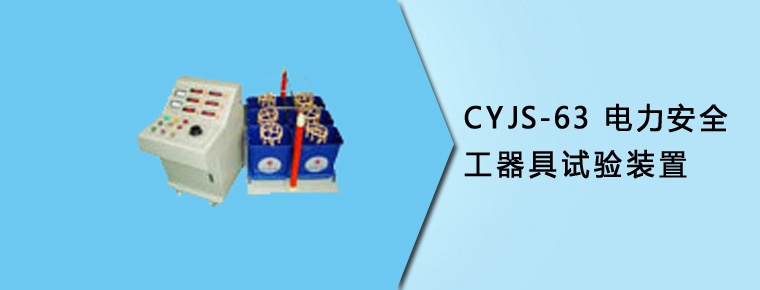

CYJS-63電力安全工器具試驗裝置

采用標準

GB/T 17622-2008《帶電作業用絕緣手套》
CYL/T 846-2004《高電壓測試設備通用技術條件系列標準》
CYL/T 848-2004《高壓試驗裝置通用技術條件》
CYL/T 596-2005《電力設備預防性試驗規程》
GGB50150-2006《電氣裝置安裝工程電氣設備交接試驗標準》
GGB1094.1-GB1094.6-96 《外殼防護等級》
GGB2900《電工名詞術語》
GGB/T16927.1~2-1997《高電壓試驗技術》
GGB4793-1984《電子測量儀器安全要求》
GGB191《包裝貯運標志》
GGB/T.311-1997《高壓輸變電設備的絕緣與配合》

可等同或替代以下產品名

絕緣手套試驗裝置、絕緣靴試驗裝置、絕緣手套耐壓、絕緣靴耐壓、絕緣泄漏電流、絕緣拉桿泄露、令克棒試驗裝置、絕緣操作桿耐壓、驗電器功能檢測、起動電壓測試、絕緣靴手套耐壓試驗裝置、防護工具絕緣試驗臺、絕緣靴手套耐壓測試儀、輔助絕緣工具試驗裝置、絕緣靴絕緣手套試驗裝置、帶電防護用具絕緣測試裝置、絕緣鞋絕緣手套試驗機、絕緣靴絕緣手套試驗機

功能簡述

CYJS-63電力安全工器具試驗裝置是絕緣靴（手套）批量試驗的專用設備，有效地解決了以往不規則的測試方法，簡化了測試程序，提高了檢測速度，減輕了檢測強度，保障了檢測人員的安全，可靠地鑒別絕緣手套（靴）的泄漏電流，絕緣老化和工頻耐壓等參數，可同時檢測六只絕緣手套（靴）。配置CYY-35驗電器功能檢測裝置可以做6~35KV驗電器的功能試驗；配置CYJ-50絕緣桿支架可以做10KV絕緣桿的耐壓試驗。

該裝置集高壓電源與控制系統一體化，接線和檢測簡單，布局合理可靠，移動方便，拆裝靈活等特點，是理想的換代產品。

儀器特點

高壓電壓、低壓電流、6路泄漏電流共8路測量方式，高精度泄漏電流表和高靈敏度的過流保護器。可擴展到16路測量通道。
實時顯示高壓電壓、低壓電流、6路泄漏電流及時間，顯示直觀明了。
配備安裝視頻光盤，方便指導用戶組裝。
采用移動式控制臺，接線和檢測簡單，布局合理可靠，移動拆裝靈活。
手動操作方式，提高了產品的安全性、可靠性。
具有零位指示、電源指示、工作指示、計時指示等功能
完善的過流保護、零位啟動保護、聲光語言報警提醒、電源保護開關等功能
采用新型時間繼電器，計時范圍更廣（1S～99H）
采用新型電流繼電器，更精確、更可靠，確保人身及設備安全。
配備串級變壓器和雙高壓變壓器，實現不同電壓等級的耐壓試驗。（選配）
還可定做電壓微調功能，用于互感器校驗系統的升壓升流精密調節。（選配）

功能特點

多路泄漏獨立測量、分離式絕緣水槽，能準確判斷被試品的絕緣情況。
整套裝置采用鏈條高壓電極，可任意調節電極高度
電極采用不銹鋼材質加工，表面鍍涂CU/EpNi5bc工藝，使表面放電小于10pC
特制紫銅絕緣靴均壓電極，使靴內底部高壓分布均勻
絕緣鞋試驗配置4mm小鋼珠的干式試驗方法，避免了傳統的注水試驗方法導致絕緣靴不易曬干。
適用于絕緣手套（靴）、6-35kV絕緣桿的絕緣泄露試驗和6-35kV驗電器的功能檢測
配備絕緣桿泄露試驗支架可做絕緣拉桿的工頻耐壓和泄露試驗 ,（選配）
配備驗電器功能檢測裝置可以對驗電器的起動電壓、同相、反相干擾電場的影響進行試驗。（選配）
儀器與高壓系統完全隔離，不僅可以精確測量多路高壓泄漏電流，而且確保了試驗人員的人身安全。
擊穿或超過泄流限值試品，自動切斷高壓，并發生聲光報警。
配備雙高壓變壓器，實現不同電壓等級的耐壓試驗。（選配）
可選配門聯鎖警燈警鈴、外接分壓器校驗接口等。（選配）

主要技術參數

額定容量：3kVA
輸入電壓：AC220V±10% 50Hz±1
輸出電壓：0-30kV
電壓精度：≤2.0% (F.S)
低壓電流：0-15A
泄漏電流：0-10.0mA
泄漏電流分辨率：0.1mA
電流精度：≤1.5% (F.S)
計時范圍：0-999S
環境溫度：－20℃至50℃
