概述
1. 引言

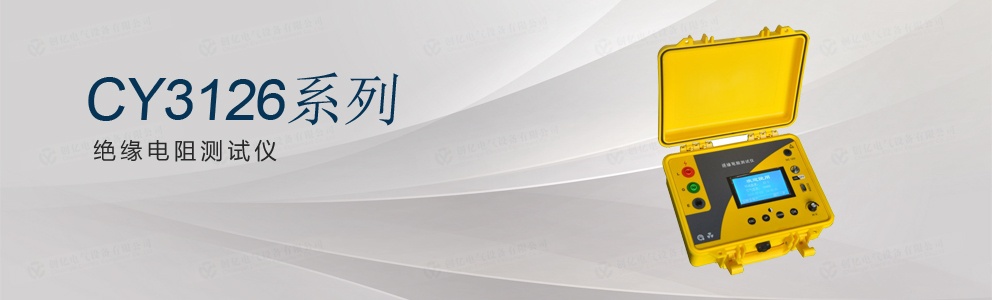

絕緣電阻測試儀,測試電壓最高可達10kV,可廣泛應用于變電站、發電廠等電氣設備的檢修,非常適合用于測試各種高電壓設備,包括開關設備,變壓器、電抗器、電容器、電動機,發電機和電纜等進行絕緣電阻(IR)、吸收比(DAR)、極化指數(PI)的測量。絕緣電阻測試儀執行DL/ T845.1-2004,SJ/T 11385-2008,CAT IV 600 V安全等級測試。絕緣電阻測試儀是早期識別、發現潛在設備故障的預防性或預測性維護計劃的完美測試工具。對保證產品質量和運行中的人身及設備安全具有重要意義,電氣產品的絕緣性能是評價其絕緣好壞的重要標志之一,它是通過絕緣電阻的測試來反映的。
2. 產品別稱
智能雙顯絕緣電阻測試儀、數字兆歐表、指針兆歐表、電動兆歐表、絕緣表、數字絕緣表、電動絕緣表絕緣電阻測試儀、絕緣測試儀、高壓絕緣測試儀、高壓絕緣電阻測試儀、絕緣電阻測量儀、高壓兆歐表、電動搖表、水內冷發電機絕緣電阻測試儀、數字式自動量程絕緣電阻測試儀、兆歐表、搖表、高阻計。
功能特點
1. 采用數字處理技術,抗干擾性強,可在強電磁干擾環境下測量;
2. 容量大,能滿足高壓、高阻、大容量負載測試的要求;
3. 具有防震、防潮、防塵結構,適應惡劣工作環境;
4. 人機交互友好、美觀,顯示準確結果和數據變化趨勢;
5. 保護功能完善,能承受短路和被測電容殘余電壓沖擊;
6. 測量范圍最大可到20TΩ,自動切換量程;
7. 各檔位高電壓從零連續可調;
8. 自動測量R15、R60、R600,計算吸收比、極化指數;
9. 自動測量環境溫度、空氣濕度及測試時間;
10. 顯示測試時間,每15秒有蜂鳴提示,5分鐘無操作提示關機;
11. 測量完畢自動泄放高壓,泄放時間不超過30秒;
12. 能保存60組測量結果,且數據可20年不丟失;
13. 自帶RS232串行接口,可與計算機通信;
14. 外接打印機(選配);
15. 測試前顯示帶電試品電壓并有相關提示;
16. 預設測試時間,自動停止測量;
17. 可以檢測泄露電流Ix和吸收電容Cx;
技術指標
額定測試電壓檔位 |
250 V、500V、1.0kV、2.5kV、5.0kV、10.0kV |
||||||
輸出電壓誤差 |
±5% |
||||||
測量電阻范圍 |
上限值 |
500GΩ~20TΩ |
|||||
下限值 |
0.1MΩ |
||||||
準確度等級 |
5.0級 |
||||||
高壓顯示誤差 |
±( 5%?Ux + 1d ) |
||||||
溫度測量誤差 |
±0.5℃ |
||||||
泄漏電流顯示范圍及誤差 |
0.1nA~9.9mA 5% |
||||||
吸收電容顯示范圍及誤差 |
0.1pF~99μF 5% |
||||||
空氣濕度測量誤差 |
±2%RH |
||||||
短路電流 |
<6mA |
||||||
電壓紋波 |
<3% |
||||||
絕緣電阻 |
> 500 MΩ(測試線與機殼間) |
||||||
耐壓 |
AC10.0kV 50Hz 1min(測試線與機殼間) |
||||||
供電電源 |
14.8V 鋰電池 |
||||||
電池一次充電使用時間 |
30天 每天10次DAR和5次PI測試 |
||||||
工作溫度與濕度 |
0℃ ~ + 40℃ < 85%RH |
||||||
貯存溫度與濕度 |
- 20℃ ~ + 50℃ < 90%RH |
||||||
尺寸(mm) |
325(L)×250(W)×130(H) |
||||||
重量 |
約 3.7kg |
||||||
測量電阻誤差 |
|||||||
電壓檔位 |
250 V |
500 V |
1.0 kV |
2.5 kV |
5.0 kV |
10.0 kV |
|
±( 3%·Rx + 1d ) |
1GΩ |
2GΩ |
4GΩ |
10GΩ |
20GΩ |
40GΩ |
|
±( 5%·Rx + 1d ) |
10GΩ |
20GΩ |
40GΩ |
0.1TΩ |
0.2TΩ |
0.4TΩ |
|
±( 10%·Rx + 2d ) |
100GΩ |
200GΩ |
0.4TΩ |
1TΩ |
2 TΩ |
4TΩ |
|
±( 25%·Rx + 2d ) |
500GΩ |
1TΩ |
2TΩ |
5TΩ |
10TΩ |
20TΩ |
