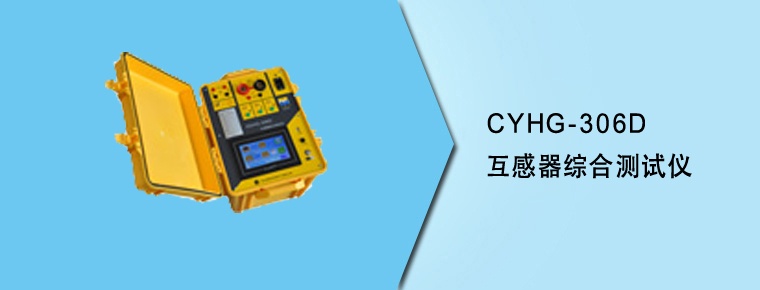

      CYHG-306D互感器綜合測試儀

      點擊:
      CYHG-306D互感器綜合測試儀
      產品概述

      CYHG-306D互感器綜合測試儀設計用于對保護類、計量類CT/PT進行自動測試,適用于實驗室也適用于現場檢測。參考標準GB 1207-2006、GB 1208-2006。

      技術特點
    9. 支持檢測CT和PT
    10. 滿足 GB1207、GB1208等規程要求.
    11. 無需外接其它輔助設備,單機即可完成所有檢測項目.
    12. 自帶微型快速打印機、可直接現場打印測試結果.
    13. 操作簡便,帶有智能提示,使用戶更易上手操作。
    14. 大屏幕液晶,圖形化顯示接口.
    15. 按規程自動給出CT/PT(勵磁)拐點值.
    16. 自動給出5%和10%誤差曲線.
    17. 可保存3000組測試資料,掉電后不丟失.
    18. 支持U盤轉存資料,可以通過標準的PC進行讀取,并生成WORD報告.
    19. 小巧輕便≤22Kg,非常利于現場測試.

      CT (保護類、計量類)

      PT

      ? 伏安特性(勵磁特性)曲線

      ? 伏安特性(勵磁特性)曲線

      ? 自動給出拐點值

      ? 自動給出拐點值

      ? 自動給出 5% 和 10% 的誤差曲線

      ? 變比測量

      ? 變比測量 (6 路同時 )

      ? 極性判斷

      ? 比差測量

      ? 比差測量

      ? 相位(角差)測量

      ? 相位(角差)測量

      ? 極性判斷

      ? 交流耐壓測試

      ? 一次通流測試

      ? 二次負荷測試

      ? 交流耐壓測試

      ? 二次繞組測試

      ? 二次負荷測試


      ? 二次繞組測試


      ?CT 綜合測試(伏安變比一次性接線測試)


    20. 技術指標

      工作電源

      AC220V±10% 、 50Hz

      設備輸出

      0 ~ 3000Vrms2Arms (最大可設置 20A )

      大電流輸出

      0 ~ 1000A

      勵磁精度

      ≤0.5% ( 0.2%* 讀數 +0.3%* 量程)

      二次繞組

      電阻測量

      范圍

      0.1 ~ 300Ω

      精度

      ≤1.0% ( 0.4%* 讀數 +0.6%* 量程)

      二次實際

      負荷測量

      范圍

      5 ~ 500VA

      精度

      ≤0.5% ( 0.2%* 讀數 +0.3%* 量程) ±0.1VA

      相位測量

      (角差)

      精度

      4min

      分辨率

      0.1min

      比差

      精度

      0.05%

      CT

      變比測量

      范圍

      ≤25000A/5A ( 5000A/1A )

      精度

      ≤0.5%

      PT

      變比測量

      范圍

      ≤500KV

      精度

      ≤0.5%

      工作環境

      溫度:- 10℃ ~ 40℃ ,濕度: ≤90% ,海拔高度: ≤1000m

      尺寸、重量

      尺寸: 410mm × 260mm × 340mm , 重量: ≤22Kg

      工作條件要求:

      1 輸入電壓 220Vac±10% 、額定頻率 50Hz ;

      2 測試儀應該由帶有保護接地的電源插座供電。如果保護地的連接有問題,或者電源沒有對地的隔離連接,仍然可以使用測試儀,但是我們不保證安全;

      3 參數對應的環境溫度是 23℃±5℃ ;

      4 保證值在出廠校驗后一年內有效。
