概述

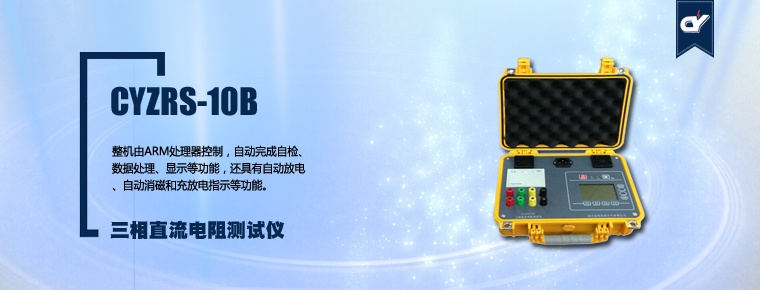

為了滿足變壓器直流電阻快速測量的需要，本公司最新開發研制了新一代高性能CYZRS系列直流電阻測試儀。該儀器采用全新技術，具有高效率、體積小、重量輕、輸出電流大等特點。整機由ARM處理器控制，自動完成自檢、數據處理、顯示等功能，還具有自動放電、自動消磁和充放電指示等功能。儀器測量精度高，操作簡便，可實現變壓器直流電阻的快速測量。

測量變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。

安全事項

• 本儀器戶內、戶外均可使用，但應避免雨淋、腐蝕氣體、塵埃、高溫等場所使用。
• 使用本儀器前一定要認真閱讀本手冊。
• 儀器的操作者應具備一般電氣設備或儀器的使用常識。
• 本儀表屬高精密儀表，應避免劇烈振動。
• 對本儀器的維修、維護和調試應由專業人員進行。
• 測試完畢后一定要等放電指示完成后，再關閉電源，拆除測試線。
• 測量無載調壓變壓器，一定要等放電提示結束后，再切換變壓器檔位。
• 在測試過程中，禁止拆卸和移動測試夾和供電線路。

依據標準

CYZRS-10B 變壓器直流電阻測試儀依據的相關標準如下表所示：

產品特點

• 體積小巧，為目前世界上參數相似情況下最小最輕直流電阻測試儀，方便攜帶。
• 一次性接線的理念，無需重新連接和斷開測試引線，從而節省更多時間，消除和減少大量的安全隱患。
• 內置超大容量鋰電池，典型工況下可連續工作10小時以上（典型工況指被測電阻小于20mΩ,10A電流檔，電池充滿電情況下）。
• 測試程序簡單高效，5種測試模式可選，涵蓋絕大部分的變壓器類型，儀器自動測量選定高壓側或低壓側繞組的電阻，包括高低壓三相繞組測量，或單繞組測量。
• 自動選擇測試電流，最大電流可達10A。
• 有效讀數達50000字， 顯示范圍為0-49999, 為其它廠家同類產品的2.5倍以上(其它廠家產品有效讀數只有20000字甚至10000字，即最高只能顯示19999甚至9999)。
• 測量范圍寬（0. 1μΩ-20kΩ），適用于測量變壓器、互感器等感性直流電阻。
• 菜單簡單友好，顯示數據清晰易讀，陽光下可清晰顯示。
• 儀器帶有萬年歷、數據存儲高達10000組，關機不丟失數據。
• 簡單便捷的USB存儲，用于存儲和傳送測試結果，以供查閱編輯。
• 同步繞組磁化技術能對大感性負載進行精確快速地直流電阻測試，無論是星型連接，還是三角形連接的繞組一次性接線即可完成三相直阻測量，并自動計算三相不平衡率，極大節省測量時間，提高工作效率。
• 內置測試完畢自動消磁功能，且具有音響放電報警，放電指示清晰，減少誤操作。
• 測試線意外斷開或電源中斷，內建完善的放電回路及反電勢保護電路使之具有極強的抗拉弧能力。

產品參數
