產品概述

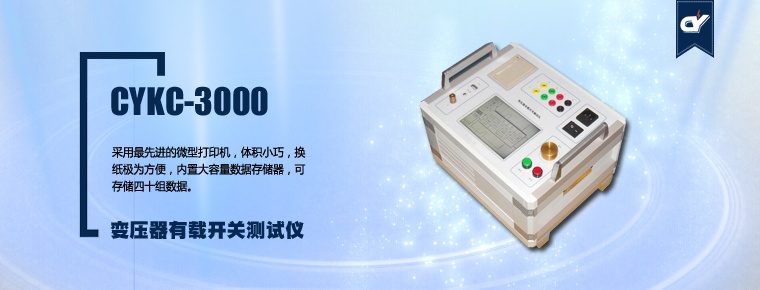

CYKC-3000 變壓器有載開關測試儀是由我公司多年從事有載分接開關測試研究的專業工程師最新設計的第四代產品。它不僅秉承了前幾代設計中的突出優點，而且新增了經過近幾年實際驗證的多種新功能，該產品已成為目前國內性能最穩定、功能最強大的品牌之一。

產品特點

高穩定負反饋恒流技術

• 雖然采用測試時變壓器低壓側繞組短路接地處理，變壓器繞組自身電感對測量繞組自身電阻和分接開關過渡電阻仍有很大影響，內部測量電源采用高穩定負反饋恒流技術，電流穩定度<0.1%，可有效克服變壓器繞組電感對恒流穩定的影響，此技術對大容量變壓器效果尤為明顯。

自定義光標技術

• 計算過渡電阻、過渡時間、相間差最準確的方法是在過渡波形中找到起始點和終止點并定義光標，普通測試儀器或通過手工分相去定義，操作費時煩瑣；或直接取平均值，數據偏差較大，甚至導致誤判。變壓器有載開關測試儀采用最先進逐相掃描算法，可通過軟件計算自動定義分接開關切換的起始、終止點，一次按鍵就可計算出所有數值。對異常不規則的切換波形，也可配合簡單按鍵操作手動快速修正各光標值，操作極為方便。

完全滿足自耦變壓器時間測試要求

• 目前大型變壓器中，自耦變壓器的比重逐步加大，自耦變壓器在帶有高壓有載調壓分節頭的情況下運行繞組間的磁平衡較困難，一般只能采用單相（分相）有載調壓分接開關，這類變壓器的測試波形一般同期性都較差，要測試三相完整的過渡波形許多都超過200ms，國內大部分儀器測試時間都設計在200ms內，不能滿足此要求，而本產品的測試時間大于500ms，完全滿足各種變壓器的時間測試要求。
• 可真實測量Y型無中性點引出變壓器
• 對目前在運行的部分小容量Y型連接但中性點不引出的變壓器，普通的測試方法只能是兩相串聯測試，測試回路中經過兩個分接開關，對于同期性較差的兩個繞組，波形嚴重失真，同時也很難發現分接開關最忌諱的斷點問題，本儀器采用內置負電源處理技術，能使三相中的某一相在切換過程中的采樣電壓變化為零，從而達到中性點引出的效果，達到真實測量Y型無中性點引出變壓器過渡波形的要求。

可顯示真實切換波形及數據

• 變壓器有載開關測試儀通常會通過濾波來平滑顯示效果,雖然可以美觀測試結果,但也容易消除掉切換過程中的微小(>2ms對開關是有害的)斷點，達不到測試的目的，本產品采用多級濾波設置，最低級設計采用無濾波處理，可真實顯示測量結果，與示波器觀測同效果，可最直觀的觀測分接開關的過渡過程，對于分析有問題的開關此功能尤為重要。

具有內部加大電流復檢功能

• 現場證明，變壓器繞組電感較大時會引起切換波形的震蕩，加大電流測試則可以減少震蕩，儀器可以通過設置對切換效果不理想的波形進行加大電流復檢，無需多余換線操作。

數據記錄

• 采用最先進的微型打印機，體積小巧，換紙極為方便，內置大容量數據存儲器，可存儲四十組數據。

產品參數

使用環境	輸入電源： AC220V ± 10%      50H z ± 10%
	環境溫度： -10 ～ 45 ℃
	相對濕度：≤ 80%RH
基本參數	測試電流：三相獨立恒流源 | 充電電流 1A | 穩定度 0.1%
	過渡電阻：量程 0.01 ～ 20 Ω | 分辨率 0.01Ω | 精度 1% ± 2 字
	過渡時間：量程 1-500  ms | 分辨率 0.1ms | 準確度  0.5% ± 2 字
	體積：280 mm(L) ×  240 mm(W) × 170 mm(H)
	重量： 4 kg
安全性能	絕緣電阻：>2M Ω
	漏電流：<3.5mA
	介電強度：電源進線對機殼能承受 1500V （ 50H z 有效值） 1 min  的耐壓試驗。
