產品概述

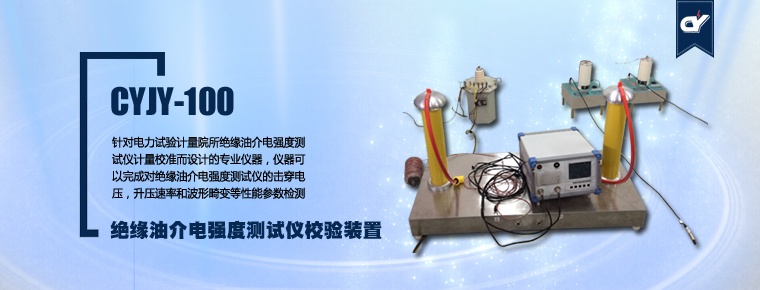

絕緣油介電強度測試儀校驗裝置是針對電力試驗計量院所絕緣油介電強度測試儀計量校準而設計的專業儀器，儀器可以完成對絕緣油介電強度測試儀的擊穿電壓，升壓速率和波形畸變等性能參數檢測，自動給出檢測結果報告，該裝置以絕緣油介電強度測試儀擊穿瞬間的電壓作為檢測依據，計算儀器的誤差，相對于以往穩態校準的方式更直觀，準確和有效。

產品特點

• 絕緣油介電強度測試儀校驗裝置的硬件和軟件特性包括：
• 采用主動擊穿方式，在指定點構造擊穿條件，檢測被試品的擊穿電壓讀數誤差
• 實時顯示被試品的輸出電壓波形，記錄被試品擊穿瞬間的電壓波形圖，可以方便的分析被試品的切斷時間
• 2路高壓信號采樣，同時檢測絕緣油介電強度測試儀的兩個高壓臂高壓信號
• 儀器能夠自動生成格式規范的WORD試驗報告
• 各種試驗的試驗環境設置和儀器設置自動保存
• 自動計算各種試驗的試驗參數
• 實時繪制試驗曲線，并且提供多種曲線分析工具，使用戶可以對曲線進行任意縮放和定位操作

產品參數

• 10KV～100KV測量誤差小于0.2%RDG+0.04kv
• 升壓速率測量誤差小于0.5%
• 時間讀數分辨率39us
• 供電電源AC220V±10% 50Hz
• 最高測量電壓：100kv（-50kv～50kv，未連接擊穿控制箱）
• 最高擊穿電壓：80kv
• 分壓器電容值10pf，最高測量電壓50kv（50Hz/60Hz）
• 擊穿控制箱允許最大輸入電壓80kv
• 支持應用軟件系統的計算機必須符合以下要求：
• CPU主頻>1.5GHz
• 系統的內存>1GB
• 計算機的操作系統為Windows XP/ Windows 7
• 計算機的硬盤>40G
• 具有USB2.0接口
• 使用溫度范圍：0~50攝氏度，濕度<80%
