產品概述

• 執行標準：GB7354-87 IEC270

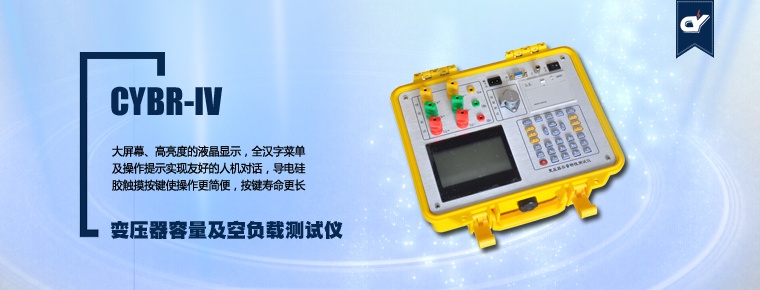

• 近年來，由于輸變電工程的增多和電力容量的不斷增大，全國城網、農網的相繼改造，大量新型節能變壓器將投入電網運行，但有些舊型變壓器由于長期運行，很多變壓器銘牌丟失或字跡不清，變壓器額定容量已很難據其體積來分辨。為了解決以上問題，創億電氣開發研制了CYBR變壓器容量及空負載測試儀(有源變壓器容量特性測試儀)。

產品特點

• 可精確測量各種配電變壓器的容量，無源測量，方便、準確。
• 內部自帶電源、自動產生三相大功率測試電源。
• 內置高性能鋰離子充電電池，容量大，充滿電可連續測試500臺以上。
• 可測量各種類型的變壓器的空載電流、空載損耗、短路電壓、短路損耗。
• 可自動進行波形畸變校正，溫度校正，電壓校正（非額定電壓下的空載試驗），電流校正（非額定電流條件下的短路試驗），操作人員只需根據變壓器類型輸入校正指數儀器即可自動計算出校正后的結果，非常適合沒有做稍大容量變壓器短路試驗條件的單位。
• 電壓回路寬量限：電壓最大可測量到750V，不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞。
• 容量測量范圍：20KVA~100000KVA。
• 電池剩余電量百分數指示功能，絕非簡單的虧電報警。
• 大屏幕、高亮度的液晶顯示，全漢字菜單及操作提示實現友好的人機對話，導電硅膠觸摸按鍵使操作更簡便，按鍵壽命更長。
• 用戶可隨時將測試的數據通過微型打印機將結果打印出來。
• 測試結果存儲功能，可存儲200組容量測試數據。

產品參數

• 有源部分：
• 電壓測量范圍：0~10V
• 電流測量范圍：0~10A

• 電壓測量范圍：0~750V 寬量限。
• 電流測量范圍：0~100A內部全部自動切換量程。

• 電壓：±0.2%
• 電流、功率：±0.5%（CosΦ>0.1），±1.0%（0.02
• 工作溫度：－10℃~ +40℃
• 充電電源：交流160V~260V

• ⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。
• ⑵、工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗。
• 體積：32cm×24cm×13cm
• 重量：3Kg
