產品概述

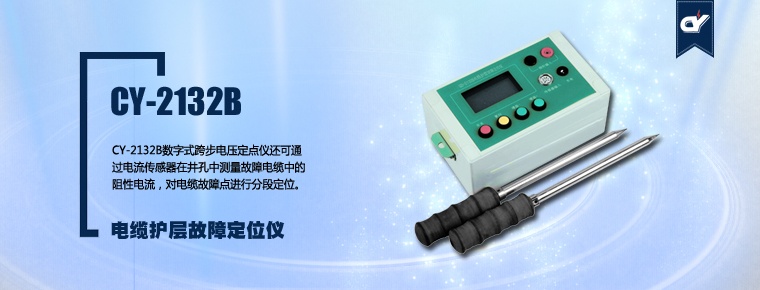

CY-2132B電纜護層故障定位儀（數字式跨步電壓定點儀）是一臺集計算機技術、數字信號處理技術于一體的具有創新特色、高性能的智能化儀表，主要用于地下電力電纜（尤其是單芯高壓電纜）金屬護層接地故障的精確定點，也可用于芯線接地故障的輔助定點（在護層已經破壞的情況下）。CY-2132B數字式跨步電壓定點儀還可通過電流傳感器在井孔中測量故障電纜中的阻性電流，對電纜故障點進行分段定位。

產品特點

• 具有信號波形顯示、故障點方向指示功能
• 靈敏度高，響應范圍大。
• 采用數字信號處理技術，直接顯示信號波形，抗干擾能力強。
• 直接指示故障點方向，迅速查找故障點。
• 自動調零，抵消地電位變化影響。
• 能夠通過電流傳感器測量故障電纜中的阻性電流，對故障點進行分段。
• 配置高性能可充電鋰電池，充滿電后能連續工作15小時以上。
• 欠壓指示功能：電池欠壓時電量指示閃爍。
• 自動關機功能：電池欠壓或長時間無操作時能夠自動關機。
• 堅固機殼，質輕便攜。

產品參數

• 信號接收模式：電壓信號：探針輸入；電流信號：電流傳感器輸入。
• 最高檢測靈敏度：電壓信號0.1mV；電流信號5mA
• 信號最大輸入范圍：探針300V。
• 顯示功能：信號波形、故障點方向、電池水平等。
• 電源：7.4V、2400mAH可充電鋰電池。
• 充電器電源：AC 220V±10% 50Hz±2Hz。
• 體積：主機200mm×100mm×90mm；探針Φ30×1100mm。
• 質量：主機0.5kg；探針0.5kg。
• 使用條件：溫度:0-40℃；濕度10-90％RH；海拔<4500m。
