產品概述

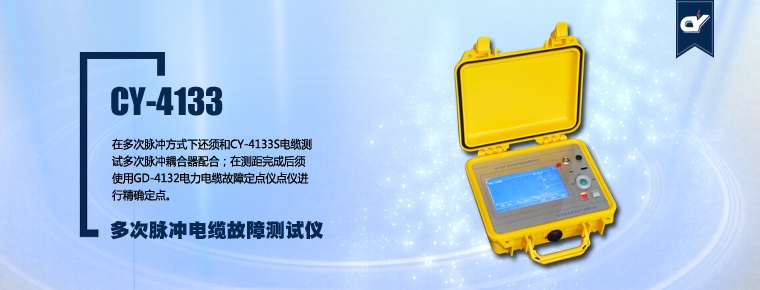

• CY-4133多次脈沖電纜故障測試儀，用于電力電纜故障點的距離測量，具有波形易于識別、分辨率高、界面友好、同時支持觸摸按鍵和機械按鍵、易于操作等特點。
• CY-4133多次脈沖電纜故障測試儀下可以獨立使用；在脈沖電流方式下需要和CY-2131系列一體化直流高壓發生器配合使用；在多次脈沖方式下還須和CY-4133S電纜測試多次脈沖耦合器配合；在測距完成后須使用GD-4132電力電纜故障定點儀點儀進行精確定點。他們共同組成一套高性能的，能提供多種創新特性的電纜故障查找系統。

產品特點

多種測距方法：

• 低壓脈沖法：適用于低阻、短路、斷線故障的精確測距，還可用于電纜全長及中間接頭、T型接頭、終端頭的測量，以及波速度的校正。
• 脈沖電流法：適用于高阻、閃絡型故障的測距，使用電流耦合器從測試地線上采集信號，與高壓部分完全隔離，安全可靠。
• 多次脈沖法：世界上最先進的測距方法，是二次脈沖法的改進。波形明確易于識別，測距精度高。

200MHz實時采樣：

• 國內同類儀器最高采樣頻率，與國際最高水平接軌。
• 提供最高0.4m的測距分辨率，測量盲區小，對近端故障和短電纜特別有效。
• 觸摸操作和機械按鍵兩種操作方式
• 觸摸按鍵，操作更加靈活，具有手勢操作功能。
• 可以對光標進行拖拽，雙擊操作，定位更加簡單、方便。
• 兼容機械按鍵操作，五向按鍵，操作更加人性化。
• LED大屏幕彩色液晶顯示，界面友好：
• 波形清晰，尤其在多次脈沖測試中，多個波形以不同顏色同時顯示，更易于識別。
• 7寸大屏幕液晶，160°可視角度，顯示內容豐富、直觀。
• 功能菜單簡單實用，功能強大。
• 畫中畫暫存顯示功能
• 界面顯示采用畫中畫方式，由一個主窗口和三個暫存窗口組成，可同時查看三個暫存波形，使波形比較功能更加簡單、直觀、方便。

嵌入式操作系統

• 設計采用嵌入式操作系統Microsoft Windows CE 6.0+ARM9的結構設計，穩定的軟件設計，更高的處理速度。
• 專用的軟件管理平臺，完成軟件升級、備份、還原等功能，使軟件維護更加方便。

標尺功能

• 可以設置1個起點，10個接點，1個故障，1個全長。直觀顯示電纜的基本情況
• 屏幕同時顯示標尺和測試波形，使分析電纜波形更直觀、更易懂。 　
• 波形存儲、計算機聯機通訊：
• 可在機內存儲大量波形。
• 使用U盤進行波形數據的導入導出。
• 可以和計算機（臺式機或筆記本機）連接，進行聯機通訊。
• 提供計算機后臺管理軟件，對U盤轉儲的數據或聯機數據進行數據管理。

電源管理：

• 儀器在2分鐘內沒有任何操作時，將減弱背光；10分種沒有操作，將自動關機，以減少電量消耗；當電池欠壓時，儀器也將自動關機，以保護電池。
• 內置聚合物鋰離子電池，配有專用鋰電池充電器，提供可靠的充電方式。
• 工作時間長：使用充滿電的聚合物鋰離子電池，儀器能連續工作5小時以上(電池老化后使用使用時間會縮短)。
• 堅固機殼，質輕便攜。

產品參數

• 工作模式：低壓脈沖、脈沖電流、多次脈沖。
• 信號增益調節范圍：70dB。
• 低壓脈沖發射電壓：30V。
• 最高分辨率：0.4m。
• 最高分辨率：0.4m。
• 最大采樣頻率：200MHz實時采樣。
• 最大測距范圍：100km。
• 測距盲區：2m。
• 通訊接口：USB。
• 電源：聚合物鋰離子電池組，標稱電壓7.4V。
• 按鍵：采用丹麥進口按鍵，可靠性不小于1千萬次。
• 電池供電時間：使用充滿電的聚合物鋰離子電池，可以連續使用5小時以上(隨著電池的老化，連續使用時間會相應縮短)。
• 充電器：輸入AC220V，50Hz，充電電流2A，充電時間8小時。
• 體積：274×218×81mm
• 質量：3.5kg

使用條件：

• 溫度：-10℃～+40℃；
• 濕度：5％～90％RH（25℃）；
• 海拔：h<4500m。
