產品概述

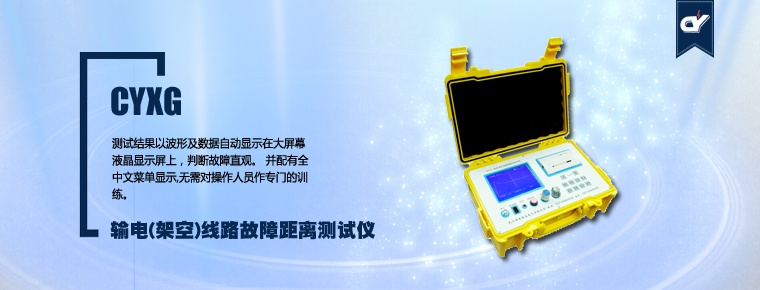

• CYXG輸電線路故障距離測試儀（架空線路故障距離測試儀）是用于架空輸電線路發生永久性接地(短路)或斷路(開路)時，測量故障點到測量點(變壓器)的距離。 適用于35kV及以上各電壓等級的架空輸電線，當發生永久性單相接地或斷線故障時，只要在變電站內對故障線路進行測試，就可準確地測出故障距離，確定故障桿塔，便于搶修人員快速查找故障，縮短搶修時間。
• 關鍵字：輸電線路故障距離測試儀  架空線路故障距離測試  線路故障距離測試儀  高壓輸電線路故障距離測試儀  高壓架空線路故障距離測試儀  故障距離測試儀

產品特點

• 必須在線路停電的基礎上才能使用
• 測試精度高
• 儀器采用高速數據采樣技術，A/D采樣速度為100MHz，使儀器讀取分辨率為1m，探測盲區為1m。
• 智能化程度高
• 測試結果以波形及數據自動顯示在大屏幕液晶顯示屏上，判斷故障直觀。 并配有全中文菜單顯示,無需對操作人員作專門的訓練。
• 具有根據不同的被測線路隨時修改傳播速度功能。
• 具有圖形和數字顯示功能，操作方便
• 具有波形及參數存儲，調出功能,采用非易失性器件，關機后波形、數據不易失。
• 具有雙蹤顯示功能。
• 可將故障線路的測試波形與正常波形進行對比，有利于對故障進一步判斷。
• 具有波形擴展比例功能。改變波形比例，可擴展波形進行精確測試。
• 可任意改變雙光標的位置，直接顯示故障點與測試點的直接距離或相對距離。
• 小體積便攜式外形，內裝可充電的電池供電，方便攜帶和使用。

產品參數

• 測量距離： 0～100km
• 被測線路電壓等級： 35kV～500kV
• 顯示方式： 圖形及文字
• 分辨率：1m
• 采樣速度：100MHz
• 內部電池使用時間： 2～4小時/每次充電
• 充電電流及時間： 100～200mA/12小時
• 使用條件：
• 環境溫度:0℃～＋40℃
• 極限溫度:（－10℃～＋50℃）
• 相對濕度:40℃（20～90）%RH
• 大氣壓強:（86～106）Kpa
• 體 積： 225×165×125（mm）
• 重 量： 2kg
