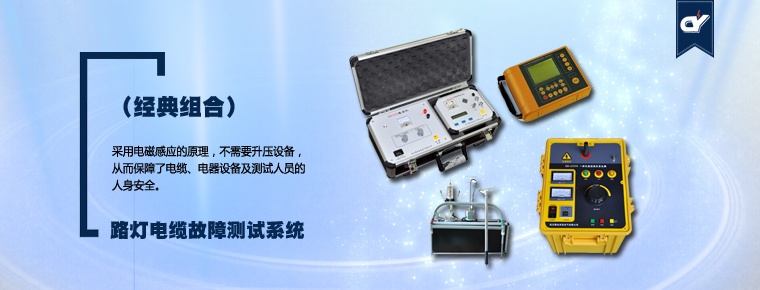

產品概述

本系統包括CY-2132路燈電纜故障尋跡及定點儀和CYTG-600B電纜故障綜合測試儀。我公司專門針對“路燈電纜的故障”的特征而精心設計研制出的最新一代的路燈專用電纜故障故障定位系統能很好的解決路燈電纜的路燈直埋電纜的短路、斷路及死接地故障。其特點是接收靈敏度高、抗干擾能力強、信號穩定、查找路徑清晰、定點準確！在路燈地下電纜故障點的實際測試定位過程中，故障點的精確定位誤差<5cm！本產品多年以來，一直深受廣大路燈管理維護單位的好評！被廣泛應用于國內各省大中小城市的市政工程管理處、路燈管理所、電力局、供電公司、農電公司、市政園林管理處、物業管理公司等單位企業，給各單位的電力電纜維護、檢修部門帶來了很大的便捷！

產品特點

• CY-2132路燈電纜故障尋跡及定點儀
• 功能特點
• 采用電磁感應的原理，不需要升壓設備，從而保障了電纜、電器設備及測試人員的人身安全。
• 同時對電纜路徑、故障點位置及埋設深度同步測試。
• 不同于以往采用加高壓迫使故障點放電。
• 根據聲音大小進行故障定位的方法，使本來煩瑣復雜的故障定點工作變的十分輕松簡單。
• 單人測試故障定點迅速，大大提高了電纜故障維護部門檢修人員的工作效率，
• 開挖面積小，從而大大地節約了維修單位的大量費用。
• 對“沖閃法”無法解決的單芯電纜接地及斷線故障特別合適，定點準確快捷，誤差以厘米計。
• 性價比高、體積小、重量輕單人輕松操作。
• 電池供電，無需220V電源。
• 電纜路徑查找，埋深，故障點定位同步完成，效率高。
• 故障點在前在后，指針、液晶界面雙重直觀顯示，不受外界干擾。
• 不受電纜地下情況（如分叉、打捆、接頭扭曲）影響，像探地雷一樣，點對點去查找故障點，誤差以厘米計。
• 不受地面情況影響，如：硬化路面、地磚、柏油路面、水泥面、穿管地段等，是完全針對路燈部門使用的儀器。
• 測試時無需解除燈桿內零線及負載線，可直接測試。

主要參數

• 探測距離：≤10km
• 探測深度：≤3m
• 路徑誤差：＜8cm
• 定位誤差：＜5cm
• 感應故障點距離：≤30m
• 定位阻值范圍:0～4MΩ
• CYTG-600B路燈電纜故障綜合測試儀 功能特點
• TDR脈沖反射法：可測斷線、混線、嚴重絕緣不良故障。

• 增益補償：數字信號處理，根據電纜衰減特性對增益進行補償，不同距離上的故障反射幅值基本相同，有利于正確分析判斷，且能延長有效測試距離。

• 電橋測試法：用于絕緣不良故障測距；測試速度快；抗干擾能力強；測距結果精確。
• 電壓（V）測量功能：AC／DC電壓測量。
• 電阻（Ω）測量功能。
• 絕緣電阻（MΩ）測量功能：100V測試電壓。
• 人機界面友好，操作方便、直觀。
• 大容量鋰離子電池組供電；欠壓自動關機，無操作自動關機。
• 功能全、性能高、質輕便攜。

• TDR脈沖測試功能：
• 測試范圍：0-30km
• 分辨率：0-1km最大1m，2km最大2m，4-30km最大8m。
• 脈沖極性：2km以下單極性，2km以上雙極性。
• 脈沖幅度：單極性30V,雙極性±30V。
• 脈沖寬度：80ns-10μs，自動調節。
• 測試盲區：1m。
• 波速度調節范圍：100-300m/μs。
• 增益調節范圍：0-80db。

• 測試精度：1％
• 電橋測試電壓：100V
• 電壓（V）測量功能：測量范圍：0-70V（AC／DC）
• 電阻（Ω）測量功能：測量范圍：0-20kΩ
• 絕緣電阻（MΩ）測量功能：
• 絕緣電阻測量范圍：0-50MΩ
• 絕緣電阻測試電壓：100V
• （注：電壓／電阻／絕緣電阻測量結果僅供參考，不作計量使用）
• 顯示方式：320×240點陣LCD
• 供電電源：聚合物鋰離子電池組，標稱7.4V，3000mAH。
• 體積：210mm×160mm×65mm
• 質量：0.71kg（不含電池）
• 充電器輸入電壓：AC220V±10%，50Hz。
• 充電器輸出電壓：DC8.4V
• 充電電流：500mA
