產品概述

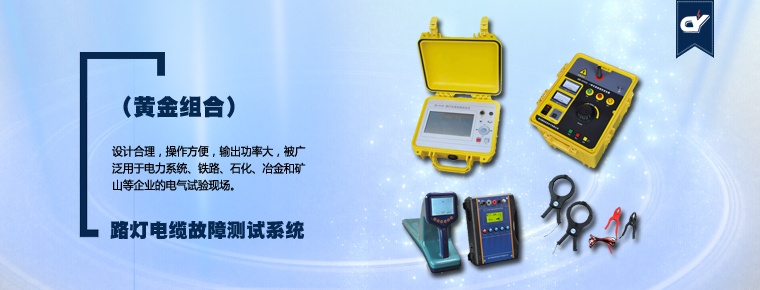

• 我公司專門針對“路燈電纜的故障”的特征而精心設計研制出的最新一代的路 燈專用電纜故障故障定位系統能很好的解決路燈電纜的路燈直埋電纜的短路、斷 路及死接地故障。本設備集路燈電纜路徑探測、路燈電纜埋深測定和故障點定位 三位一體的路燈電纜故障檢測裝置。本系統包括CY-2134D路燈電纜故障綜合測試 儀（管線儀）和CY-4133路燈電纜故障測距儀。電纜路徑查找、埋深、故障點定位 同步完成，效率高，不受外界干擾，誤差以厘米計；不受地面情況影響，如：地 磚、綠化帶、水泥面等。路燈電纜測試儀通過感應信號、及跨步電壓法檢測路燈 電纜的路徑及故障點。特別適用于路燈電纜故障的快速準確的實現電纜故障的短 路、斷路及混線的路燈電纜故障定位。本產品多年以來，一直深受廣大路燈管理 維護單位的好評！被廣泛應用于國內各省大中小城市的市政工程管理處、路燈管 理所、電力局、供電公司、農電公司、市政園林管理處、物業管理公司等單位企 業，給各單位的電力電纜維護、檢修部門帶來了很大的便捷！

• CY-2134D路燈電纜故障綜合測試儀（管線儀）

 功能特點

• 可對停運或帶電運行的電纜進行路徑查找和鑒別。
• 智能電纜鑒別（專利技術）：卡鉗鑒別，明確給出鑒別結果（鑒別正確或錯 誤）。
• 接地故障 查找：使用A字架定位管線的對大地絕緣破損點（如電纜護層故障、路燈電纜 接地故障、管道防腐層破損等），無需調零，直觀指示故障點方向（向前／向后 ），快速準確定點。
• 自動測量管線深度和電流：單鍵操作，直接讀取管線深度和電流值。
• 歷史曲線顯示：屏幕顯示信號幅值的歷史曲線，直觀判斷信號變化情況。
• 抗干擾能力強：接收頻帶極窄，獨特數字處理方法，能充分抑制鄰近管線的 工頻及諧波 干擾。
• 大功率發射機：最大10W，四檔可調，全自動阻抗匹配和保護。
• 發射機靈活供電：內置電池、AC220V、12V汽車電源（點煙器輸出）

主要參數

• 接收機：
• 信號輸入方式：內置線圈、卡鉗、1k聽診器、8k聽診器、查障A字架。
• 接收頻率： 500Hz、1kHz、8kHz、33kHz、工頻、射頻、查障頻率。
• 管線探測模式：智能寬峰法、窄峰法、音谷法。
• 鑒別模式： 卡鉗智能鑒別、聽診器鑒別。
• 人機界面： 320×240點陣液晶顯示器。
• 內置電池： 鋰離子電池組，7.4V，7Ah。
• 體 積： 主機700mm×270mm×120mm
• 質 量： 主機3.5kg
• 發射機:
• 輸出方式： 直連、卡鉗耦合。
• 輸出頻率： 500Hz、1kHz、8kHz、33kHz、查障頻率。
• 輸出功率： 最大10W，四檔可調。
• 輸出電壓： 最高150V（交流峰值）。
• 阻抗匹配和過載保護：全自動。
• 人機界面： 128×64點陣液晶顯示器。
• 內置電池： 鋰離子電池組，14.8V，7Ah。
• 外接電源： DC12V汽車電源。
• 體 積： 主機275mm×220mm×100mm
• 質 量： 主機2.4kg
• CY-4133路燈電纜故障測距儀
• CY-4133多次脈沖電纜故障測試儀，用于電力電纜故障點的距離測量，具有波 形易于識別、分辨率高、界面友好、同時支持觸摸按鍵和機械按鍵、易于操作等 特點。
• CY-4133多次脈沖電纜故障測試儀下可以獨立使用；在脈沖電流方式下需要和 CY-2131系列一體化直流高壓發生器配合使用；在多次脈沖方式下還須和CY-4133S 電纜測試多次脈沖耦合器配合；在測距完成后須使用CY-4132電力電纜故障定點儀 點儀進行精確定點。他們共同組成一套高性能的，能提供多種創新特性的電纜故 障查找系統。

功能特點

• 低壓脈沖法：適用于低阻、短路、斷線故障的精確測距，還可用于電纜全長 及中間接頭、T型接頭、終端頭的測量，以及波速度的校正。
• 脈沖電流法：適用于高阻、閃絡型故障的測距，使用電流耦合器從測試地線 上采集信號，與高壓部分完全隔離，安全可靠。
• 多次脈沖法：世界上最先進的測距方法，是二次脈沖法的改進。波形明確易 于識別，測距精度高。

• 國內同類儀器最高采樣頻率，與國際最高水平接軌。
• 提供最高0.4m的測距分辨率，測量盲區小，對近端故障和短電纜特別有效。
• 觸摸操作和機械按鍵兩種操作方式
• 觸摸按鍵，操作更加靈活，具有手勢操作功能。
• 可以對光標進行拖拽，雙擊操作，定位更加簡單、方便。
• 兼容機械按鍵操作，五向按鍵，操作更加人性化。
• LED大屏幕彩色液晶顯示，界面友好：
• 波形清晰，尤其在多次脈沖測試中，多個波形以不同顏色同時顯示，更易于 識別。
• 7寸大屏幕液晶，160°可視角度，顯示內容豐富、直觀。
• 功能菜單簡單實用，功能強大。

• 界面顯示采用畫中畫方式，由一個主窗口和三個暫存窗口組成，可同時查看三 個暫存波形，使波形比較功能更加簡單、直觀、方便。

• 設計采用嵌入式操作系統Microsoft Windows CE 6.0+ARM9的結構設計，穩定 的軟件設計，更高的處理速度。
• 專用的軟件管理平臺，完成軟件升級、備份、還原等功能，使軟件維護更加 方便。

• 可以設置1個起點，10個接點，1個故障，1個全長。直觀顯示電纜的基本情況
• 屏幕同時顯示標尺和測試波形，使分析電纜波形更直觀、更易懂。 　

• 可在機內存儲大量波形。
• 使用U盤進行波形數據的導入導出。
• 可以和計算機（臺式機或筆記本機）連接，進行聯機通訊。
• 提供計算機后臺管理軟件，對U盤轉儲的數據或聯機數據進行數據管理。

• 儀器在2分鐘內沒有任何操作時，將減弱背光；10分種沒有操作，將自動關機 ，以減少電量消耗；當電池欠壓時，儀器也將自動關機，以保護電池。
• 內置聚合物鋰離子電池，配有專用鋰電池充電器，提供可靠的充電方式。
• 工作時間長：使用充滿電的聚合物鋰離子電池，儀器能連續工作5小時以上( 電池老化后使用使用時間會縮短)。
• 堅固機殼，質輕便攜。

• 工作模式：低壓脈沖、脈沖電流、多次脈沖。
• 信號增益調節范圍：70dB。
• 低壓脈沖發射電壓：30V。
• 最高分辨率：0.4m。
• 最高分辨率：0.4m。
• 最大采樣頻率：200MHz實時采樣。
• 最大測距范圍：100km。
• 測距盲區：2m。
• 通訊接口：USB。
• 電源：聚合物鋰離子電池組，標稱電壓7.4V。
• 按鍵：采用丹麥進口按鍵，可靠性不小于1千萬次。
• 電池供電時間：使用充滿電的聚合物鋰離子電池，可以連續使用5小時以 上(隨著電池的老化，連續使用時間會相應縮短)。
• 充電器：輸入AC220V，50Hz，充電電流2A，充電時間8小時。
• 體積：274×218×81mm
• 質量：3.5kg

• 溫度：-10℃～+40℃；
• 濕度：5％～90％RH（25℃）；
• 海拔：h<4500m。
