產品概述

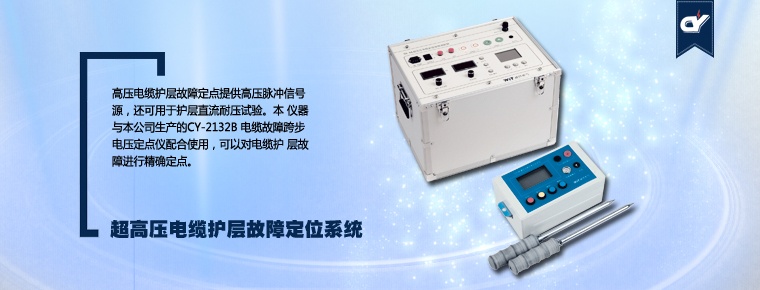

• CY-2133S超高壓電纜護層故障測距儀
• CY-2133S超高壓電纜護層故障測距儀能夠進行超高壓電纜護層故障測距，并為 超高壓電纜護層故障定點提供高壓脈沖信號源，還可用于護層直流耐壓試驗。本 儀器與本公司生產的CY-2132B 電纜故障跨步電壓定點儀配合使用，可以對電纜護 層故障進行精確定點。

功能特點

• 自動測試，大屏幕液晶直接顯示測距的比例信息，操作簡便，克服了高壓電 橋調平衡困難的缺點。
• 克服了連線接觸電阻對測量結果的影響，測距精度高。
• 可以使用芯線進行護層故障測距，克服了高壓電橋因現場沒有絕緣良好的護 層而無法測距的缺點。
• 內置高壓恒流源，輸出的電壓、電流連續可調，允許輸出長期短路運行。
• 具有接地閉鎖、高壓零位啟動等多重安全防護功能。
• 具有測距和高壓脈沖源兩種功能,既能進行護層故障測距又能為超高壓電纜護 層故障定點提供信號源。
• 輸出電流大，能方便地用于護層直流耐壓試驗。

主要參數

• 輸出電壓：0～10KV可調。
• 輸出電流：0～100mA可調。
• 最大輸出功率：1kW。
• 測距精度：誤差≤0.1％；
• 電源：AC 220V，50Hz，6A。
• 使用條件：溫度:0-40℃；濕度10-90％RH；海拔<4500m。
• 體積：480mm×330mm×360mm。
• 質量：15kg。
• CY-2132B電纜護層故障定位儀
• CY-2132B電纜護層故障定位儀（數字式跨步電壓定點儀）是一臺集計算機技術 、數字信號處理技術于一體的具有創新特色、高性能的智能化儀表，主要用于地 下電力電纜（尤其是單芯高壓電纜）金屬護層接地故障的精確定點，也可用于芯 線接地故障的輔助定點（在護層已經破壞的情況下）。CY-2132B數字式跨步電壓 定點儀還可通過電流傳感器在井孔中測量故障電纜中的阻性電流，對電纜故障點 進行分段定位。

• 具有信號波形顯示、故障點方向指示功能
• 靈敏度高，響應范圍大。
• 采用數字信號處理技術，直接顯示信號波形，抗干擾能力強。
• 直接指示故障點方向，迅速查找故障點。
• 自動調零，抵消地電位變化影響。
• 能夠通過電流傳感器測量故障電纜中的阻性電流，對故障點進行分段。
• 配置高性能可充電鋰電池，充滿電后能連續工作15小時以上。
• 欠壓指示功能：電池欠壓時電量指示閃爍。
• 自動關機功能：電池欠壓或長時間無操作時能夠自動關機。
• 堅固機殼，質輕便攜。

• 信號接收模式：電壓信號：探針輸入；電流信號：電流傳感器輸入。
• 最高檢測靈敏度：電壓信號0.1mV；電流信號5mA
• 信號最大輸入范圍：探針300V。
• 顯示功能：信號波形、故障點方向、電池水平等。
• 電源：7.4V、2400mAH可充電鋰電池。
• 充電器電源：AC 220V±10% 50Hz±2Hz。
• 體積：主機200mm×100mm×90mm；探針Φ30×1100mm。
• 質量：主機0.5kg；探針0.5kg。
• 使用條件：溫度:0-40℃；濕度10-90％RH；海拔<4500m。
