概述

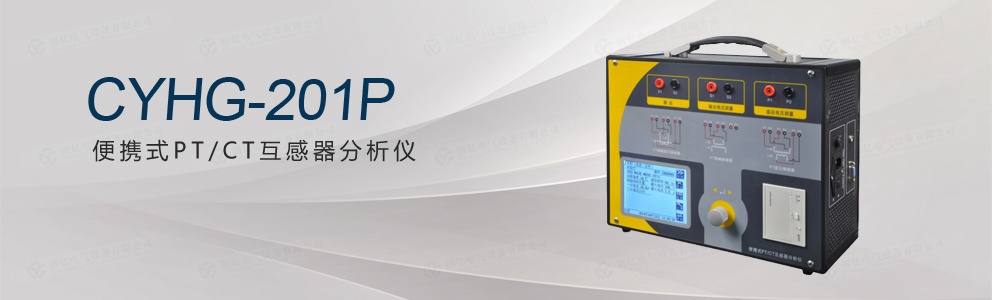

CYHG-201P便攜式PT/CT互感器分析儀是在傳統基于調壓器、升壓器、升流器的互感器伏安特性變比極性綜合測試儀基礎上,廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代革新型CT、PT測試儀器。裝置采用高性能DSP和FPGA、先進的制造工藝,保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于領先水平,是電力行業用于互感器的專業測試儀器。
主要技術特點
1. 功能全面,既滿足各類CT(如:保護類、計量類、TP類)的勵磁特性(即伏安特性)、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求,又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差等測試
2. 現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線,使用極為簡單的測試接線和操作實現電流互感器的檢定,極大的降低了工作強度和提高了工作效率,方便現場開展互感器現場檢定工作
3. 可精確測量變比差與角差,比差最大允許誤差±0.05%,角差最大允許誤差±2min,能夠進行0.2S級電流互感器的測量,變比測量范圍為1~40000
4. 基于先進的變頻法測試CT/PT伏安特性曲線和10%誤差曲線,輸出最大僅180V的交流電壓和12Arms(36A峰值)的交流電流,卻能應對拐點高達60KV的CT測試
5. 自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數(ALF)、儀表保安系數(FS)、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數
6. 測試滿足GB1208(IEC60044-1)、GB16847(IEC60044-6) 、GB1207等各類互感器標準,并依照互感器類型和級別自動選擇何種標準進行測試
7. 測試簡單方便,一鍵完成CT直阻、勵磁、變比和極性測試,而且除了負荷測試外,CT其他各項測試都是采用同一種接線方式
8. 全中文動態圖形界面,無需參考說明書即可完成接線、設置參數:動態顯示參數設置,根據當前所選的試驗項目自動顯示其相關參數;動態顯示幫助接線圖,根據當前所選試驗項目,顯示對應的接線圖
9. 5.7寸圖形透反式LCD,陽光下清晰可視
10. 采用旋轉光電鼠標操作,操作簡單,快捷方便,極易掌握
11. 面板自帶打印機,可自動打印生成的試驗報告
12. 測試結果可用U盤導出,程序可用U盤升級,方便快捷,裝置可存儲1000組測試數據,掉電不丟失
13. 配有后臺分析軟件,方便測試報告的保存、轉換、分析,可以用于試驗數據的對比、判斷與評估
主要技術參數
測試用途
CT, PT
輸出
0~180Vrms,12Arms,36A(峰值)
電壓測量精度
±0.1%
CT變比
測量
范圍
1~40000
精度
±0.05%
PT變比
測量
范圍
1~40000
精度
±0.1%
相位測量
精度
±2min
分辨率
0.5min
二次繞組電阻測量
范圍
0~300Ω
精度
0.2%±2mΩ
交流負載測量
范圍
0~1000VA
精度
0.2%±0.02VA
輸入電源電壓
AC220V±10%,50Hz
工作環境
溫度:-10οC~50οC, 濕度:≤90%
