產品概述

高壓斷路器是電力系統中最重要的控制設備之一。電網中高壓斷路器的運行數量最多，運行條件和技術要求比較復雜，其運行可靠性不僅關系到高壓斷路器本身，而且影響到其它設備乃至整個電網。因此，對高壓斷路器的動特性進行測試是一項很重要的工作，但采用傳統的方法對高壓斷路器進行動特性測試時存在操作復雜、測試精度低等缺點，為了解決這些問題，我們開發了GDKC-12A 高壓開關動特性測試儀。

性能和特點

性能

時間：12個斷口的固有分、合閘時間，同相同期、相間同期。

重合閘：每斷口的合－分，分－合，分－合－分過程時間：一分時間、一合時間、二合時間、金短時間、無電流時間值。

彈跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形; 每斷口的分閘反彈幅值。

速度：剛分、剛合速度，最大速度，時間－行程特性曲線。

行程：總行程，開距，超行程，過沖行程，反彈幅值。

電流：分、合閘線圈的分、合閘電流值、電流波形圖。

動作電壓：機內提供DC0～300V/20A數字可調斷路器動作電源，自動完成斷路器的低電壓動作試驗，測量斷路器的動作電壓值。

特點

適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗。

超強的抗干擾能力，在500KV變電站旁路母線帶電的情況下，也能輕松試驗，精確測量。

通用測速傳感器(選配)，直線行程速度傳感器，旋轉測速傳感器，安裝極為方便、簡捷。

開關動作一次，得到開關機械特性試驗所有數據及相應的波形圖譜。

主機可存儲現場試驗數據，機內實時時鐘，便于存檔保存試驗日期、時間。

主機大屏幕、寬溫度、直透視、背景光液晶、全中文顯示所有數據及圖譜，液晶對比度電子調節、斷電記憶。

中文菜單操作,使用方便。儀器內置打印機，隨時快速打印所有數據及圖譜。

技術指標

使用環境

輸入電源：220V±10% 50Hz±10%

大氣壓力 86～106kpa

溫度：－10～40℃

濕度 ≦80%RH

安全性能

絕緣電阻＞2MΩ

介電強度電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧。

基本參數

時間：

量程 25000.0ms 最小分辯率0.01ms

誤差 250 ms檔位 0.01ms±1個字

2500 ms檔位 0.1ms±1個字

25000 ms檔位 1ms±1個字

速度：

量程　 20.00m/s 分辯率0.01m/s

誤差　 0-2m/s以內 ±0.1m/s±1個字

2m/s以上 ±0.2m/s±1個字

行程：

	量程	分辯率	誤差
真空斷路器	50.0mm	0.1mm	0.1±1 個字
SF6 斷路器	300.0mm	1mm
少油斷路器	600.0mm	1mm

電流：量程 20.00A 分辯率0.01A

輸出電源： DC0～300V數字可調/20A（瞬時工作），分辨率1V。

外形尺寸： 360mm(L)×280mm(W)×300mm(H)

重　　量： 9kg

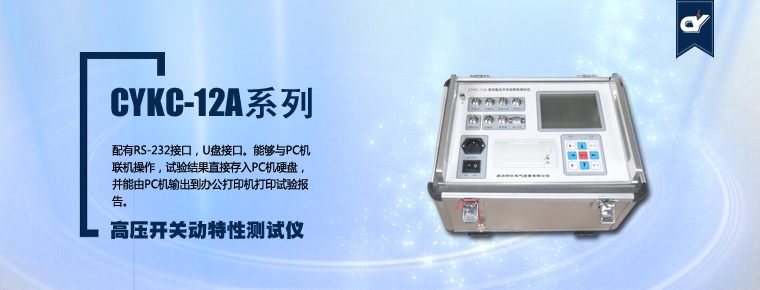

CYKC-12A系列 高壓開關動特性測試儀
