采用標準

• DL/T 596-2005《電力設備預防性試驗規程》
• GB1094.1-GB1094.6-96 《外殼防護等級》
• GB2900《電工名詞術語》
• GB/T16927.1~2-1997《高電壓試驗技術》
• GB4793-1984 《電子測量儀器安全要求》
• GB191《包裝貯運標志》
• GB/T.311-1997《高壓輸變電設備的絕緣與配合》
• 可替代或等同以下產品名交直流大電流、升流器、溫升發熱試驗、安秒特性測試儀、互感器變比校驗、直流升流器、斷路器速斷、過流保護試驗、加熱裝置、溫升試驗裝置、大電流試驗裝置

功能簡述

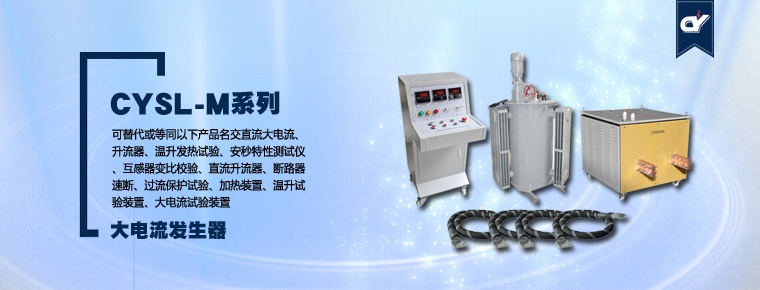

• CYSL-D系列大電流發生器是創億電氣在CYSL-M型的基礎上，根據國家最新電力行業標準而設計的、性能先進的升流設備。大電流發生器（升流器）是各行各業在電氣調試中需要大電流場所的必需設備，應用于發電廠、變配電站、電器制造廠及科研、試驗室等單位，屬于短時或斷續工作制，它具有體積小、重量輕、性能好，使用維修方便等特點。主要用于一次母線保護及各種電流互感器，電動機保護器，空氣開關，開關柜，斷路器，保護屏等校驗。

儀器特點

• 采用高導電率銅材作為輸出電極，接觸面大、通流能力強
• 具有全新工藝的拉絲鋁板，簡潔醒目，耐磨耐污染。
• 全金屬噴塑工藝外殼以及國際流行的駝灰色調，堅固可靠，確保物流的可靠性。
• 采用帶剎萬向腳輪，使移動和固定更靈活方便。
• 楔形導流風道，提高散熱能力，大大延長使用壽命；
• 整機體積小、重量輕，，非常適合現場使用。

功能特點

• 具有零位保護功能，防止大電流的沖擊對試品造成損傷，不在零位時無法啟動。
• 沖擊選擇功能，在做斷路器速斷試驗時，可切除零位保護功能，直接輸出所需電流值 。
• 輸出電流方式：真有效值連續可調。
• 輸出電流是標準正弦波,波形畸變率小于5%
• 電壓電流顯示均采用新型高精度LED數字顯示
• 可切換大小電流量程，提高顯示細度，便于更準確讀數。
• 電源電壓和調壓器輸出電壓可切換顯示便于觀察。
• 設備容量是按5分鐘短時、間斷性工作設計。
• 如用于批量試驗，連續工作2.5分鐘后，關閉10分鐘。
• 可測被測元件的電流動作時間，并可同步記錄鎖定動作時間。（選配）
• 測時范圍：0.001S～999.999S 分辨率1ms，測量誤差：0.005% 量程±2digs。（選配）
• 可直接顯示一次電流、二次電流的測試值，便于互感器變比校驗試驗。（選配）
• 二次電流范圍0~5A 分辨率1mA（選配）
• 如做溫升(30分鐘-24小時)應按長期工作溫升定制。（選配）
• 可定做三相帶平衡調節升流器（選配）
• 可定做交直流兩用升流器（選配）

技術參數及規格
