產品概述

執行標準：DL/848.2-2004

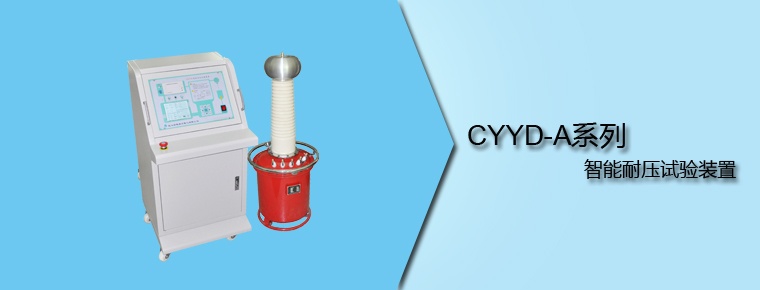

CYYD-A系列智能耐壓試驗裝置是根據國家最新電力行業標準而設計的、性能先進的新型智能耐壓試驗設備，它是鑒定電力設備絕緣強度的最嚴格、最有效和最直接的方 法。它能檢查出那些危險性較大的集中缺陷，對判斷電力設備能否繼續參加運行具有決定性作用，是保證設備絕緣水平、避免發生絕緣事故的重要手段。用于對各種電器產品、電氣元件、絕緣材料等進 行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。

產品特點

• 可根據用戶要求配置油浸式、干式或者SF6氣體式等各種試驗變壓器。
• 320×240液晶顯示器、高速熱敏打印機。
• 可選擇3路、4路、8路等多路測量，高精度傳感器和高性能14位AD采集芯片。
• 人機對話全鍵盤操作方式，智能化工作全過程，任選自動方式和手動方式。
• 可選顯示高壓電壓、電流，低壓電壓、電流，時間及耐壓結果等數據，顯示直觀明了。
• 完善的過壓、過流保護，任意設定輸出電壓、高壓電流上限、低壓電流上限和計時時間。
• 自動試驗時可在任意點實現升壓或降壓的暫停，便于在試驗中觀察試品情況.
• 具有回零檢測功能，回零確定后才可進行試驗，安全可靠。
• 具有絕緣電阻測試功能，直接反映被試品絕緣強度。
• 逼近式調壓算法，到達設定電壓后自動耐壓計時，計時結束后自動降壓回零。
• 超過設定高壓電流或低壓電流時自動切斷電壓輸出，降壓回零，并發生聲光報警。
• 試驗過程中，都可以按取消按鈕退出任何試驗。試驗出現異常，可以按緊急開關切斷高壓輸出。
• 精良的軟硬件抗干擾設計，多種抗干擾手段，適應惡劣電磁環境。
• 自動錯誤診斷，易于發現和解決問題。
• 支持階段升壓（3階段），可任意設置每階段電壓值，便于發現試品問題。（選配）
• 支持升壓速度智能控制，分0.5kV/S，1kV/S ，1.5kV/S，2kV/S，2.5kV/S，3kV/S，6檔速度，方便用戶自由選擇。（選配）
• 支持交直流兩用功能，任選AC/DC試驗方式。
• 配備串級變壓器和雙高壓變壓器，實現不同電壓等級的耐壓試驗。（選配）
• 可選配無線遙控控制功能、遠程通信、門聯鎖警燈警鈴、外接分壓器校驗接口等。（選配）
• 還可定做電壓微調功能，用于互感器校驗系統的升壓升流精密調節。（選配）

 主要技術參數

• 輸入電壓：AC 220(380)V 可選
• 低壓輸出：AC 0-250（430）V
• 低壓電流： 0-5/10/15/50A(可按客戶要求定制)
• 輸出容量： 0-3/5/10/15 kVA(可按客戶要求定制)
• 高壓電壓： 0-50/100/150/200 kV(可按客戶要求定制)
• 高壓電流： 0-50/100/150/200/500/1000/2000mA(可按客戶要求定制)
• 計時范圍：0-9999S
• 環境溫度：－20℃至50℃
• 電壓精度 ≤1.5% ±1個字(F.S)
• 電流精度 ≤1.5% ±1個字(F.S)
常規參數見下表
控制箱（臺） 參數：

型號規格	容量 （ kVA ）	輸 入  電 源				輸  出  電 壓		重量 （ kg ）
		相數	（ V ）	（ A ）		（ V ）	（ A ）
CYYD - A -2/200	2	LN	220	9 .1	0-250		8	14
CYYD - A -3/200	3	LN	220	1 3.6	0-250		12	16
CYYD - A -5/200	5	LN	220	2 2.7	0-250		2 0	18
CYYD - A -10/200	10	LN	220	45.5	0-250		4 0	80
CYYD - A -15/400	15	ABCN	380	39. 5	0-430		3 4.9	90
CYYD - A -20/400	20	ABCN	380	52.6	0-430		46.5	100
CYYD - A -30/400	30	ABCN	380	7 8.9	0-430		69.8	140
CYYD - A -50/400	50	ABCN	380	1 31.5	0-430		116.63	160
CYYD - A -100/400	100	ABCN	380	2 63	0-430		2 32.5	200
說明： 1 、 如有特殊參數要求，可按用戶的技術參數進行設計制作。       2 、 輸出容量為 5kVA 以下（含 5kVA ）時控制部分為箱式，其它都為臺式。

可選配件（根據配置不同選配）

• 交直流分壓器:50、100、150、200kV
• 保護球隙:Q—50、100、150、200、250、500
• 直流微安表:1999uA
• 放電棒:70、140、210kV
• 保護水阻
• 高壓濾波電容:0.01μF~0.1μF，40~300kV
• 電力專用測試線包
• 折疊式小推車: 150、300型
• 絕緣支架: 50、100、200、300kV
• 標準試油杯: 400ml
• 高壓驗電器: 10、35kV

點擊查看工頻耐壓可選配件合集圖
