產品概述

產品用途

• 硅橡膠復合絕緣子優異的防污閃性能來源于其外絕緣材料硅橡膠良好的憎水性和獨特的憎水遷移性。所謂憎水性是指絕緣子表面不易受潮，吸附的水分以不連續的孤立小水珠的形式存在，不形成連續水膜，從而限制了表面泄漏電流，提高閃絡電壓；所謂憎水遷移性是指硅橡膠表面臟污后，硅橡膠可以把自身的憎水性遷移到污穢物表面，使污穢物表面也有憎水性。實踐證明，運行中的復合絕緣子由于污穢、潮濕、放電、低溫等因素的影響，其憎水性會發生下降甚至喪失，并直接影響輸變電設備的防污閃性能，甚至威脅系統的安全運行。因此，對運行中的復合絕緣子的憎水性進行檢測是十分必要的。
• CY-710復合絕緣子憎水性測試裝置結構簡單，操作方便，判斷準確，適合于帶電檢測110kV及以上電壓等級的輸電線路復合絕緣子的憎水性狀況。

產品特點

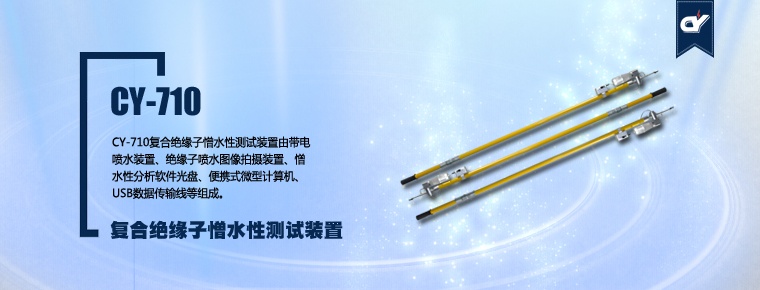

• CY-710復合絕緣子憎水性測試裝置由帶電噴水裝置、絕緣子噴水圖像拍攝裝置、憎水性分析軟件光盤、便攜式微型計算機、USB數據傳輸線等組成。

• （1）裝置采用了紅外遙控、單片機自控技術和微型電泵驅動等技術，自動化程度高。
• （2）裝置采用模塊化結構，由四部分組成：①紅外控制信號發射部分、②空心絕緣操作桿、③紅外信號接收和微型電泵控制部分、④微型電泵驅動噴水部分。各部分拆裝、更換方便。裝置結構緊湊，重量輕，便于攜帶和操作，適合現場使用。
• （3）紅外信號發射部分由供電電源、空心絕緣棒、嵌于棒內的紅外信號發射器、凸出于空心絕緣棒表面并與紅外信號發射器連接的操作按鈕、嵌于棒內的并與紅外信號發射器連接的紅外信號發射頭構成。供電電源為12V高能堿性電池。
• （4）空心絕緣操作桿的材料為玻璃纖維增強環氧樹脂基復合材料，為操作提供有效安全絕緣距離（500KV,單獨配置）?？招慕^緣操作桿后端通過連接附件與紅外信號發射部分螺紋連接，其前端則通過連接附件與電動噴水部分螺紋連接。連接附件為不銹鋼材料。
• （5）紅外信號接收和微型電泵控制部分由嵌于空心絕緣操作桿前端內的紅外信號接收頭、可充電電源、紅外信號接收和微型電泵控制器三部分構成。紅外信號接收頭通過導線與紅外信號接收和微型電泵控制器相連?？沙潆婋娫?、紅外信號接收和微型電泵控制器兩部分封裝在鋁制殼體內并用合頁套接固定在空心絕緣操作桿前端?？沙潆婋娫礊?600mAh鋰電池，可保證裝置噴水2小時，能滿足現場長時間測量要求。（充電器標準配置）可充電電源充電器采用12v充電器。
• （6）電動噴水部分是由微型電泵、水壺以及可旋轉噴頭構成。微型電泵封裝于微型電泵腔中，并通過導線與無線信號接收和微型電泵控制器相連。微型電泵腔通過連接附件與水壺螺紋連接，微型電泵通過水管與水壺內腔相通。可旋轉噴頭通過連接附件與微型電泵腔連接，連接附件通過水管與微型電泵連接實現向可旋轉噴頭供水?？尚D噴頭經特殊工藝制備，可任意調節噴水角度，可噴射實心圓椎體水霧，從而可以保證待測試樣表面各部分均勻受水。

• 本裝置采用數字圖像分析技術來判斷復合絕緣子表面的憎水性狀態，因此需要獲取絕緣子的噴水圖像。拍攝需要克服一些不利的現場條件，特別是拍攝目標較?。ㄒ话銖秃辖^緣子傘裙的直徑為十幾厘米）、拍攝距離較遠（一般都有1米以上的距離）和操作穩定性較差（如遠距離高光學變焦拍攝帶來的抖動、操作人員在塔上手持拍攝帶來的抖動等）。為了克服以上問題，噴水圖像的拍攝裝置應采用具有高像素、高光學變焦性能、高存儲量、定焦速度快、曝光速度快、防抖動性能優異及具有靜像拍攝功能的微型數碼攝像機。

• 本裝置通過憎水性分析軟件來分析運行復合絕緣子的憎水性狀態。本軟件的核心功能為憎水性等級判斷，由客觀判斷和主觀判斷兩部分組成。
• （1）客觀判斷
• 憎水性的客觀判斷是本軟件的特色部分，所依據的判斷方，即通過軟件設計的判斷方法，對拍攝到的圖像進行分析并得出檢測結論。
• （2）主觀判斷
• 在實現了憎水性等級客觀判斷功能的基礎上，本軟件還設計了憎水性等級主觀判斷功能。主觀判斷所依據的方法為傳統HC分級法所采用的圖像對比法，即在軟件中嵌入HC分級法的標準圖像，將現場獲得的噴水圖像輸入軟件后，通過對比其與各標準圖像的相似性來獲得憎水性等級。一般情況下，主觀判斷只是作為一種輔助判斷方法，用以驗證客觀判斷的結果。
