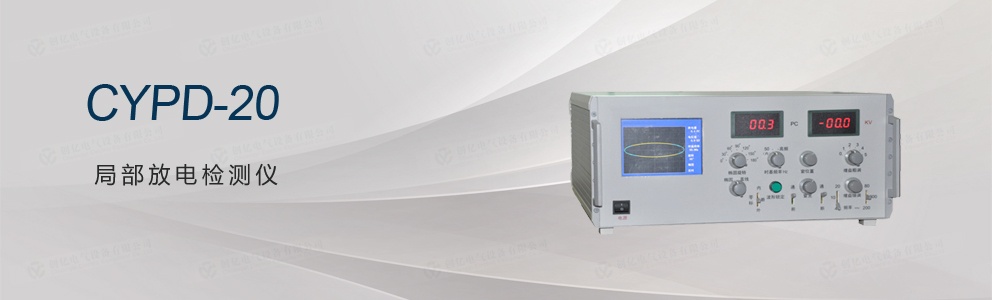

CYPD-20 局部放電檢測儀

點擊:

一、概述

局部放電檢測儀是近年來研制生產的又一新穎局部放電檢測儀。廣泛適用于變壓器、互感器、高壓開關、開關柜、氧化鋅避雷器、電力電纜等各種高電壓電工產品的局部放電的測量，產品的型式試驗，絕緣的運行監督等。

局部放電檢測儀的檢測靈敏度高，試樣電容復蓋范圍大，適用試品范圍廣，輸入單元（檢測阻抗）配備齊全，頻帶組合多（九種）。儀器經適當定標后能直讀放電脈沖的放電量，本儀器采用彩色液晶屏的方式顯示圖形，區別于傳統的顯像管，加有波形鎖定功能使圖形更利于觀察和分析。

本儀器是電力部門、制造廠商和科研院所等單位廣泛使用的實用的局部放電測試儀器。

二、主要技術參數

1. 使用條件

①　環境溫度：0~40℃±2℃。

②　相對濕度：80%以下。

③　供電電源：220V±22V，50Hz。

④　無劇烈震動和機械沖擊。

⑤　空氣中不含有足以腐蝕儀器的灰塵和雜質。

⑥　不應受強的電磁場干擾。

⑦　通風條件良好。

⑧　接地要求:接地電阻＜1Ω。

2. 可測試品的電容量范圍6PF--250μF

3. 檢測靈敏度

輸入單元序號	調諧電容	單位	靈敏度（微微庫）（不對稱電路）
1	6-25-100	微微法	0.02
2	25-100-400	微微法	0.04
3	100-400-1500	微微法	0.06
4	400-1500-6000	微微法	0.1
5	1500-6000-25000	微微法	0.2
6	0.006-0.025-0.1	微法	0.3
7	0.025-0.1-0.4	微法	0.5
8	0.1-0.4-1.5	微法	1
9	0.4-1.5-6.0	微法	1.5
10	1.5-6.0-25	微法	2.5
11	6.0-25-60	微法	5
12	25-60-250	微法	10
7R	電阻		0.5

4. 放大器頻帶：

①　低端：10kHz、20kHz、40kHz任選

②　高端：80kHz、200kHz、300kHz任選

5. 放大器增益調節：粗調六檔，檔間增益20±1 db；細調范圍>20db。

6. 時間窗：

①　時間窗顯示為黃色

②　窗寬：可調范圍15°～150°；

③　窗位置：每一窗可旋轉0°～170°；

④　兩個時間窗可分別開或同時開。

7. 放電量表：數字表頭：以3?LED數字表顯示

0-100.0 誤差<±5%(以滿刻度計)

8. 橢圓時基：

①　頻率50Hz和任意頻率。

②　橢圓顯示為藍色

③　橢圓旋轉：以30°為一檔，可作180°旋轉。

④　顯示方式：橢圓——直線。

⑤　高頻時基橢圓輸入電壓＜220V，其攝取功率<1伏安。

9. 波形鎖定：可以按所需鎖定任意時間的波形，便于你的觀察和分析。

10. 試驗電壓表：

①　量程：100kV（可擴展）

②　顯示：3?數字電壓表指示

③　精度：優于±5%（以滿刻度計）

11. 內、外零標功能
