產品概述

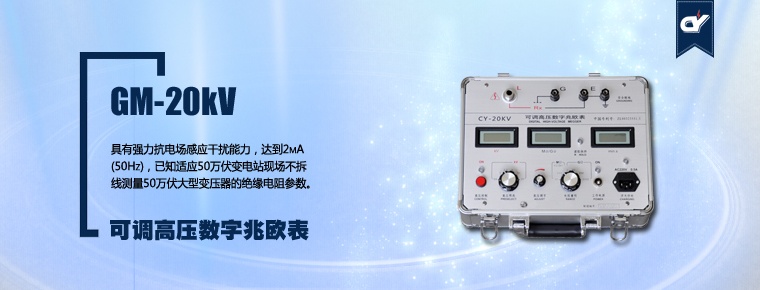

GM-20kV 可調高壓數字兆歐表是1996~97年我國武漢高壓研究院、廣東省電力部門等向我公司提出需要解決高壓變電站、發電廠現場強干擾下對大型高壓變壓器、電機電器、遠程電力電纜或埋設電纜等電氣絕緣電阻特性的測試而設計研制。它亦可用于廣泛領域的電氣絕緣電阻特性測量。

產品特點

• 具有強力抗電場感應干擾能力，達到2mA(50Hz)，已知適應50萬伏變電站現場不拆線測量50萬伏大型變壓器的絕緣電阻參數。
• 測試電源的短路電流＞5mA。適應大容量、大電感的測試。
• 電阻測量范圍寬廣，從0.5MΩ～2000000MΩ。讀數準確、分辨力高。
• 測試電源的電壓范圍寬廣，可選擇0.25、0.5、1、2.5、5、10、20kV，也可從0V平滑調起連續調節到需要的電壓。
• 具有計時報時功能，提醒使用者記錄、分析被測量對象的吸收比和極化指數。

產品參數

• 產品規格：

  型 號	測 試 電 壓*	電壓準確度	短路電流
  GM-20kV	0.5、1、2.5、5、10、20kV	±（5%+10V）	>5mA

  *--測試電壓可從0V平滑調起。
• 量程與準確度：

  量 程（限壓）	電 阻 測 量 范 圍	準 確 度
  20MΩ/ <2.5kV	0.01～19.99MΩ	±(5%+5字)
  200MΩ/ <2.5kV	5.0 ～199.9MΩ	±(5%+5字)
  2GΩ	0.05～1.999GΩ	±(5%+5字)*
  20GΩ	0.5 ～19.99GΩ	±(5%+5字)*
  200GΩ	5.0 ～199.9GΩ	±(10%+10字)*
  2000GΩ	50 ～1999GΩ	±(20%+10字)**

  *--GΩ量程定標電壓為2.5kV
  **--2000GΩ量程為參考量程，用于相對濕度小于70%的干燥環境使用。
• 抗電場干擾能力：2mA(50Hz)
• 報時、報警功能：秒表顯示最大值為19分59秒。20分鐘一循環。聲響報點為15秒、60秒、每分鐘。到點報短促聲響的同時電阻讀數保持5秒，被測電阻低于量程下限，讀數無效時以連續聲報警。
• 顯示表：三位半LCD數字表頭三個，分別顯示測試電壓、電阻、時間。
• 供電：由內附1.2V/1800mAh鎳氫可充電電池10節，共DC12V供電。帶交流220V接入對電池充電或浮充電工作。
• 使用環境：溫度： 0～40℃，相對濕度：20～90%
• 外形尺寸、重量：315×240×155mm，5kg
