產品概述

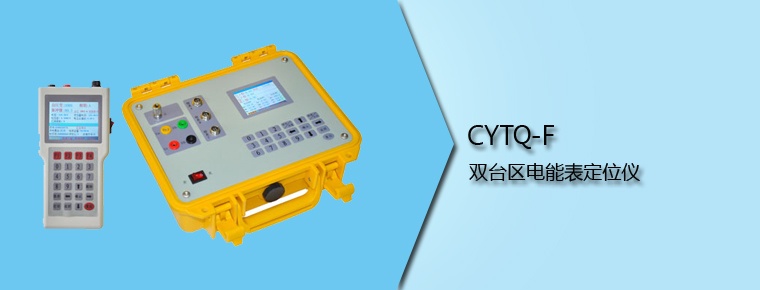

我公司研發的CYTQ-F 雙臺區電能表定位儀包括主機和手持終端，主機安裝在配電變壓器三相低壓側，普查人員攜手持終端在用戶側開展識別。 為保證檢查的準確度，我們采用脈沖法和電力載波信號法相結合進行臺區識別。在相鄰臺變共高壓、地、共電纜溝的情況下也可準確測試，脈沖法和電力載波信號法可結合使用，也可單獨使用。 由于脈沖電流信號不會傳播到其它線路上，而且傳輸距離可以非常的長（理論上可無限遠），所以臺區用戶識別儀可以準確可靠的識別所有用戶，不會誤判，也不存在無法識別的用戶。 CYTQ-F 雙臺區電能表定位儀不但對檢查過的用戶屬性進行保存，還能根據保存的數據進行統計，直觀顯示每個臺區、每一相別的用戶數量及總用戶數量。同時還可實時測量顯示線路電力系統諧波及波形。

產品特點

• 將主機接在要測試變壓器的二次側，手持終端可以對用戶用電接線情況進行測試，提示測試線路的變壓器及相別。
• 由于距離遠或其他原因造成載波信號不能準確傳送到分機時，可由分機發送脈沖電流信號，主機接收確認的方式確定用戶的臺區和相別。
• 對測試結果進行統計分析，提示變壓器各相所帶負荷（電能表個數）。
• 顯示并保存測試線路的電壓值，并測量變壓器出端和用戶端的電壓差值。
• 顯示線路的3-51奇次諧波含量，并保存測試線路的總諧波。
• 顯示測試線路的電壓波形。
• 當難以區分或難以用電流鉗卡住配電柜總零線時，可使用三只鉗表分別卡在A、B、C相銅排上進行測試（三鉗測試功能）。
• 使用三只鉗表時，主機可顯示變壓器低壓側電壓、電流、角度、有功功率、無功功率、功率因數等參數。
• 現場電流超過鉗表額定電流時，可使用一只鉗表查詢零線上的分機脈沖信號，以確定用戶分屬哪個臺變（一鉗測試功能）。
• 可對變壓器的用電分支進行測量，確定用戶屬于那臺變壓器的哪路開關（分支測試功能）。
• 可任意設置臺區號碼以區分所測試的變壓器。
• 無論是分機電壓接線還是主機電流鉗接線都無需區分方向或極性而進行脈沖法測試。
• 漢字提示測試過程及結果，簡單實用。

產品參數
