產品概述

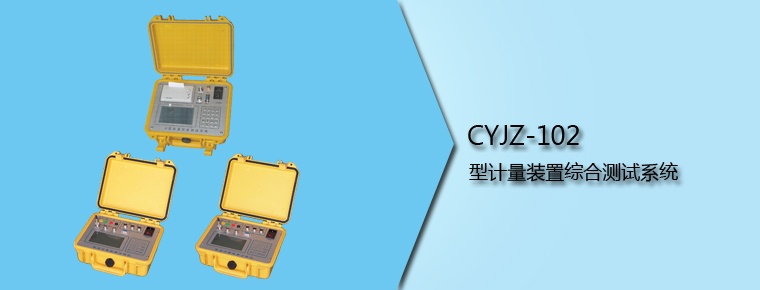

CYJZ-102 型計量裝置綜合測試系統是為用電檢查管理、計量所等部門的用電稽查工作需要，開發研制的高科技產品。該產品為現場診斷10KV及以下配電系統用戶電能計量準確性，杜絕電量非法流失，提供了多功能測試手段。為安全用電、合理計量提供了可靠保證，為防竊電工作提供快捷、可靠的測試依據。構成本測試儀有兩部分組成，即主機部分和分機部分，基本配置：主機1臺，分機2臺（最多6臺）。設備采用高精度、寬量限電壓互感器和精密鉗型電流互感器，六路24位高速A/D對三相電壓、三相電流同步采樣，并利用數字技術進行精度補償設計，檔位無需切換，全量程滿足精度要求。本品采用寬溫液晶及工業級器件，保證設備適應不同的季節和天氣，測量準確；采用超寬量限電源，正常工作輸入電壓為40～450V，最高輸入線電壓可達660V歷時30分鐘無損壞，防止誤接線造成對儀器的損壞。采用進口無線通訊模塊，誤碼率低，功耗小，通訊速度快。

產品特點

• 主機功能
• 在不停電、不打開高壓計量箱、不與高壓線路接觸的的條件下，接受高壓側電能表脈沖，按照操作員所設定的測量周期向分機發出起始及終了指令，并根據主機計算的高壓測算定電能及所傳送的低壓側實測電能計算高供高計配電計量回路綜合誤差。
• 現場打印高供高計綜合誤差和各配電變壓器二次側電參量。
• 可存儲500塊表的檢測數據，包括綜合誤差各分機傳送的電參量。
• 配備計算機數據通訊管理軟件，提供現場檢測數據的存儲、查詢、打印報表等功能。
• 分機功能
• 可單獨使用，在不停電,不改變計量回路接線的條件下，檢測各低壓計量裝置綜合誤差(含接線、電能表誤差、CT變比及角差引起的誤差)
• 測量配電變壓器二次側的電壓、CT一次電流和二次電流、有功功率、相位角、功率因數及頻率；
• 直觀顯示配電變壓器二次側三相電流、電壓的向量圖，并提示計量裝置接線錯誤類型；
• 同時測量低壓計量裝置的三相CT變比、極性、變比誤差和角差（定性測量）；
• 檢測計量裝置的電能表誤差；
• 校核電能表常數；
• 可根據變壓器型號自動加入變壓器的空載損耗和負載損耗；
• 檢測低壓計量裝置分相綜合誤差或電能表誤差；
• 在只使用小量程鉗型電流互感器情況下，分機向主機傳送算定的CT一次電能值，檢測包括CT在內的綜合誤差；
• 可存儲200塊表的檢測數據，包括電表信息、電壓、電流、相位、功率、功率因數、向量圖等；
• 可選配計算機數據通訊管理軟件，提供現場檢測數據的存儲、查詢、打印報表等功能。
