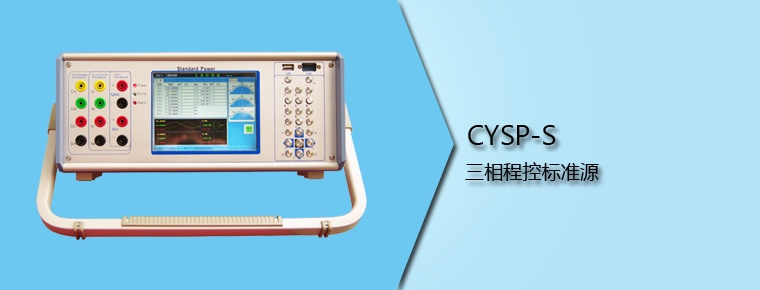

產品特點

• 嵌入式主機，配備超大規模可編程邏輯器件（CPLD）。
• 6.4”真彩液晶顯示，一體化主機，嵌入式實時操作系統，運行穩定可靠；面板自帶嵌入式人性化按鍵，既可獨立操作亦可連接PC機操作。
• 自動判斷過流、過壓、過載、短路、溫度過高、數據異常及誤操作告警提示。
• 裝置提供接口：USB接口（軟件升級、報告?zhèn)鬏敚?、?lián)機接口（COM口）。
• 高精度三相交流標準源和直流標準源輸出。
• 電壓、電流采用優越無級變檔方式輸出，相位、頻率、功率、諧波等設置點全部一次到位，軟件調整，使用方便。
• 電壓、電流、相位設有豐富常用實驗點，操作簡單，使用便捷效率高。
• 輸出標準諧波2～21次，可單次或任意疊加多次諧波輸出，并能顯示實時諧波、基波波形。
• 三相電壓之間、三相電流之間、各相電壓和電流之間可任意移相，因此也可模擬各種電力故障輸出。
• 可以根據需要檢定各種電測量指示儀表裝置。

產品參數

• 交流源
• 三相交直流電流輸出:
• 三相共用中性點的電流源，各相輸出幅值、相位、頻率獨立調節；
• 輸出量程：0～6A；
• 分辨力及其最小變化步長：0.1mA；
• 準確度：≤±0.05%（100mA～6A范圍內讀數相對誤差不大于±0.05%）；
• 穩定度：≤±0.01%/3min；
• 最大輸出功率：15VA/相；
• 諧波失真率THDI：≤0.05%。
• 三相交直流電壓輸出：
• 三相共用中性點的電壓源，各相輸出幅值、相位、頻率獨立調節；
• 輸出量程：0～120V；
• 分辨力及其最小變化步長：1mV；
• 準確度：≤±0.05%（5V～120V范圍內讀數相對誤差不大于±0.05%）；
• 穩定度：≤±0.01%/3min；
• 最大輸出功率：15VA/相；
• 諧波失真率THDU：≤0.05%。
• 交流頻率:
• 輸出范圍：45 Hz～65 Hz；
• 分辨力及其最小變化步長：0.001 Hz；
• 準確度：≤±0.001Hz；
• 穩定度：±0.0005 Hz /3min。
• 交流相位:
• 輸出范圍：0°～360°；
• 分辨力及其最小變化步長：0.01°；
• 準確度：≤±0.01°； 穩定度：±0.01°/3min。
• 功率因數:
• 功率因數調節范圍：1L～0～1C；
• 準確度：≤±0.0005。
• 穩定度：±0.0001 /3min
• 有功功率:
• 準確度：≤±0.05%； 穩定度：≤±0.01%/3min。
• 無功功率:
• 準確度：≤±0.05%； 穩定度：≤±0.01%/3min。
• 直流源
• 單通道直流電流：
• 輸出范圍：0.2mA～20mA
• 分辨力及其最小變化步長：0.1μA；
• 準確度：±0.05% RD；0.2mA以下輸出誤差 ≤±0.1μA；
• 穩定度：±0.01%RD/3min； 最大輸出功率：0.2W；
• 最大負載電壓：10V； 紋波含量：≤ 10μA rms；
• 20mA相對含量0.05%。
• 單通道直流電壓:
• 輸出范圍：±50mV～±10V；0V～±10V連續變化；
• 分辨力及其最小變化步長：0.1mV；
• 準確度：±0.05% RD；±50mV以下輸出誤差 ≤ ±25μV；
• 穩定度：±0.01%RD/3min；
• 最大輸出功率：5W；最大負載電流：±500mA；
• 紋波含量：≤ 1mV rms；±10V相對含量0.1%。
