產品概述

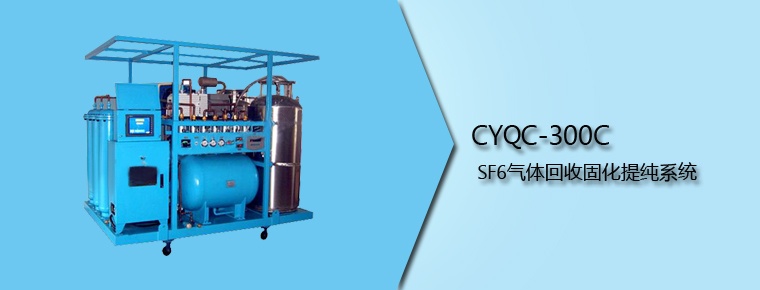

CYQC-300CSF6氣體回收固化提純系統用于將空氣和CF4\低氟化物 分解物、從SF6中分離出來。分離系統是基于高壓無油直接液化原理對所再生處理的SF6氣體進行初步液化過濾，再依靠低溫冷卻系統對分離器中的氣體/液體的混合體進一步液化固化。氮氣等慢慢地經過分離被排出，而SF6氣體則被再次液化和保留。SF6氣體可被回收和再利用，回收率超過99%?；厥哲嚺鋫溆卸嘀氐母咝Ь酆线^濾器、活性炭過濾器、酸性物質過濾器和微粒過濾器，氣體被過濾處理至0.1微米水平以除去灰塵和微粒物質。專門設計的全功能氣體專用處理站可用于組合電器制造廠的生產車間。它能把不合格SF6氣體對其進行凈化，冷凍固化處理達到國家新氣標準，將達標的SF6氣體回充到絕緣容器中。

產品特點

• 采用進口無油壓縮機，對SF6氣體回收、回充、凈化、液化儲存。
• 干燥處理系統，可濾除SF6氣體中的水分、分解產物等。
• 專用過濾技術可以將SF6氣體中低氟化物吸附。
• SF6氣體冷凍液化再固化提純技術可使回收的SF6氣體的純度達到新氣標準。
• 該壓縮機高壓無油無泄漏。
• 可對二路以上氣體進行回收，快速抽取SF6氣室中氣體。
• 回收和回充采用兩個獨立的系統，防止廢氣和凈化處理后的氣體產生交叉污染。
• PLC自動控制系統。

產品參數

一、功能描述

回收裝置結構緊湊、全功能，能夠完成一臺大型SF6回收裝置所有功能 ，包括氣體的過濾和干燥、固化提純。

整個回收裝置包括：真空泵、壓縮機、固化提純裝置、液氮罐160L、氣體液化凝結器、各種過濾系統、凈化裝置、存儲系統以及必備的閥門和PLC自動控制部件。

凈化后的SF6氣體應達到國家規定標準。 見國標《GB/T12022-1989》

二、功能說明

• 從SF6設備中回收SF6氣體，并測定真空度。
• 將抽取氣體液化儲存?
• SF6設備檢修完畢，抽走空氣和水分
• 將儲存的SF6氣體循環干燥凈化固化提純。（過濾氣體中的雜質、水份、CF4、HF、SF6分解物、礦物油、粉塵及絮狀顆粒）
• 將儲存的SF6汽化，再輸送到SF6設備
• 將氣體回收儲罐及管道、氣瓶加熱，抽真空至30--100Pa
• 在氣瓶、儲罐及外部儲罐之間輸送液態SF6
• 可對處理過程中的SF6氣體進行取樣檢測分析。
• 可再生大容量過濾器。
• 抽真空的排出物可經過堿洗吸收，無毒排放。吸附劑堿洗深埋。
• 自動程序保護控制 ，自動手動控制可選可視，操作簡單明了。
• 高壓直接液化，無需外加增壓器。
• 儲氣量300KG，可擴展外接氣瓶，氣罐。
• 氣瓶電子稱重。
• 各種開關電氣設備專用接頭。
• 法國無壓差電磁閥，無一般電動閥在突然斷電情況下的無法關閉及延遲關閉的危險。

三、技術參數

• 儲罐容積： 300L 工作壓力5.0MPa， （200L）
• 固化提純罐： 160L 5.0MPa 帶SF6稱重裝置 （120L）
• 液氮罐： 160L （100L）
• 真空泵： 44-64m3/h, 極限真空： 0.06Pa 德國 380V
• SF6壓縮機： 14 m3/h 42bar 美國 7.5KW（或6-12 m3/h 50bar 美國 2.2-4KW）
• 凝結器： 2.2KW
• 最大功率： 22KW
• 回收率： 大于98%。
• 再生率： 95%
• 數字真空計： 德國 0—1000mbar
• 氣瓶加熱裝置； 6KW
• 冷凝系統： 法國MANUERACP 主機 2.2KW。輔助回收。
• 電子稱重： 1臺
• 電 壓： 380V 50Hz三相交流和220V 50Hz單相交流,
• 過濾/干燥器: <1微米顆粒、分解物吸附、酸性物吸附、微水吸附干燥、過濾器, 再生式可更換。4只。
• 絮狀物過濾器: 2只 0.5 微米
• 三菱PLC自動 控制系統，法國等電磁閥，德國DILO 自封接口
• 體積: 2500*1620*1950mm
• 重量: 2000KG（1800*1000*1500* 1200KG）
