概述：

隨著國內變電站電壓等級的逐步提高，目前電力部門SF6高壓斷路器的使用量大約以15%/年的速度增長，在高壓、超高壓及特高壓開關領域，SF6氣體幾乎成為唯一的絕緣和滅弧介質，但SF6高壓開關大多是安裝在室內，空氣流動較為緩慢，一旦SF6氣體發生泄露，容易造成局部缺氧，致使工作人員因缺氧窒息，對人員生命安全造成極大的安全隱患。因為絕緣程度降低，同時也對高壓斷路器的滅弧效果極大程度的降低，對斷路器本體造成損壞。因此一旦發現SF6氣體發生泄露，就必須采取相應的措施，準確尋找到泄漏點，對泄漏點進行修復，及時消除高壓斷路器的安全隱患。

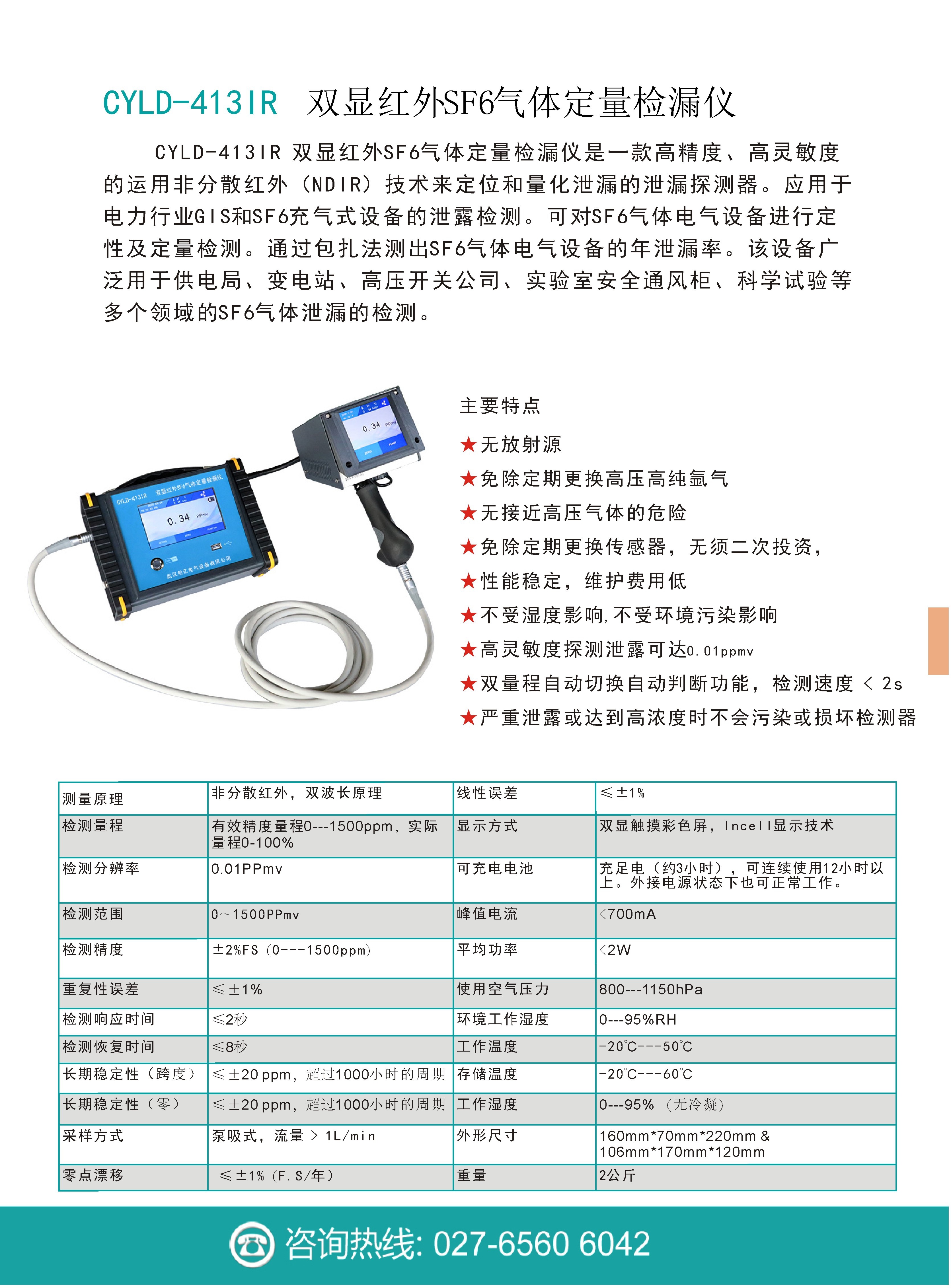

CYLD-413IR雙顯紅外SF6氣體定量檢漏儀是一款高精度、高靈敏度的運用非分散紅外（NDIR）技術來定位和量化泄漏的泄漏探測器。主要應用于電力行業GIS和SF6充氣式設備的泄露檢測?？蓪F6氣體電氣設備進行定性及定量檢測。通過包扎法測出SF6氣體電氣設備的年泄漏率。同時該設備廣泛用于供電局、變電站、高壓開關公司、實驗室安全通風柜、科學試驗等多個領域的SF6氣體泄漏的檢測。



　　技術特點：

　　1. 能對SF6電氣設備的泄露進行定性及定量的檢測

　　2. 能準確定位SF6氣體電氣設備的泄露故障點

　　3. 同屏SF6濃度值、溫濕度值、電池指示、時間、膜片泵狀態等多參數呈現

　　4. 獨具匠心的操作界面，簡潔實用的人機的交互方式，給用戶良好的視覺享受

　　5. 采用非分散紅外（NDIR）技術，德國原裝進口世界頂尖品牌傳感器

　　6. 測試速度快，3s即可達到數據穩定狀態，數據重復性好

　　7. 帶溫度和壓力補償，可完美實現不同溫度和壓強環境下對氣體濃度的補償

　　8. SF6氣體單一響應，對其它任何氣體不響應，不會出現誤報情況

　　9. 非氣體接觸測量特性能保證任何濃度下都不會出現傳感器中毒現象

　　10. 傳感器恒溫室，能保證傳感器在任意環境溫度下不發生溫度漂移

　　11. 采用軍工OLED顯示屏，能保證強光直射條件下數據清晰可見

　　12. 秉承歐洲簡潔低耗的設計理念，經過軟硬件優化，內置鋰電，超長待機

　　13. 產品體積小，可手持，也可以隨身佩戴

　　14. 在進行現場檢測工作時，操作人員可隨身佩戴進行爬高工作

　　15. 改進了之前型號彩屏陽光下看不清的缺陷，更適合現場人員使用

　　16. 聲光分段報警，保證現場操作人員在不需要看數據的條件下發現泄漏點

　　17. 測試管路可做長短任意調整，可根據實際情況選取合適的測量管路長度

　　18. 膜片泵吸采樣方式，保證測試氣路的密閉性

　　19. 采用俄羅斯軍工皮卡汀尼扣件組，氣囊式按摩防滑肩帶，更舒適的體驗感

　　20. 配有防滑手柄、蛇形探頭以及防跌落腕帶，保證用戶使用方便安全

　　21. 配送手機微信電力計算小程序，用于年泄露率的計算，只需填寫相關數據，自動計算出年泄漏率值，省去繁瑣的人工操作

　　22. 外殼優選航空高強度、全屏蔽、超輕型全鋁材質結構

　　23. 外包裝采用高強度特殊工程塑料，防滑，防水，防塵，防爆

　　

　　技術指標：

　　1. 測量原理：非分散紅外，雙波長原理

　　2. 檢測量程：0---100%

　　3. 檢測分辨率：0.01PPmv

　　4. 精度范圍：0～1500PPmv(高量程型)

　　5. 檢測精度：±2%FS（0---1500PPmv）

　　6. 重復性誤差：≤±1%

　　7. 極限靈敏度：0.01PPmv

　　8. 檢測響應時間：≤2秒

　　9. 檢測恢復時間：≤5秒

　　10. 長期穩定性（跨度）：≤±20ppm，超過1000小時的周期

　　11. 長期穩定性（零）：≤±20ppm，超過1000小時的周期

　　12. 采樣方式:泵吸式，流量可達1L/min

　　13. 零點漂移：≤±1%（F.S/年）

　　14. 線性誤差：≤±1%

　　15. 顯示方式：雙顯、雙觸屏

　　16. 充足電（約3小時），可連續使用12小時以上。外接電源狀態下也可正常工作

　　17. 峰值電流：<700mA

　　18. 平均功率：<2W

　　19. 使用空氣壓力：800---1150hPa

　　20. 環境工作濕度：0---95%RH

　　21. 工作溫度：-20℃---50℃

　　22. 存儲溫度：-20℃---60℃

　　23. 工作濕度：0---95%（無冷凝）

　　24. 外形尺寸：160mm*70mm*220mm&106mm*170mm*120mm

　　25. 重量：2公斤
